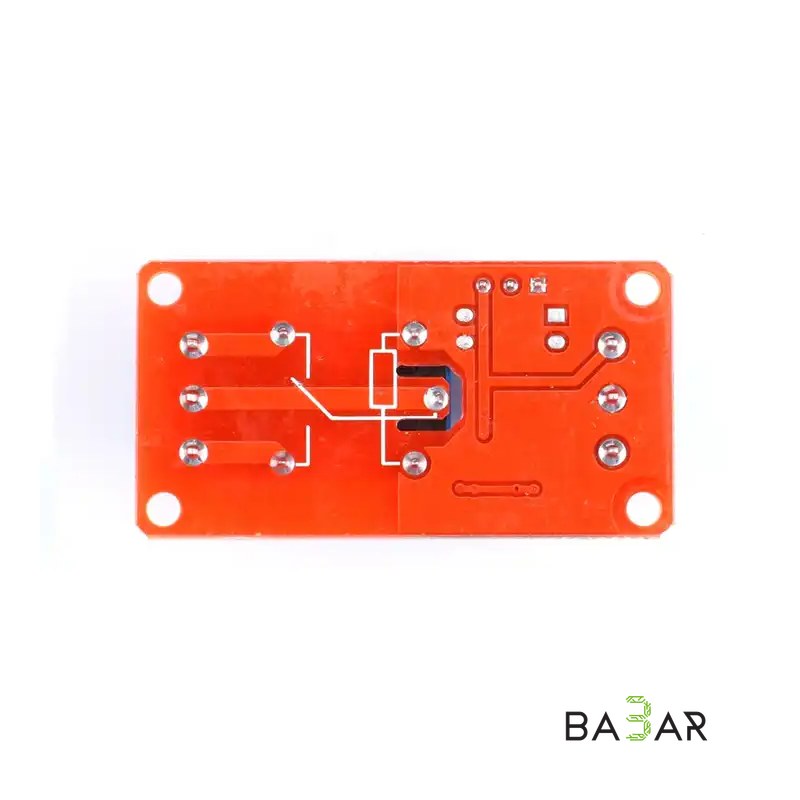

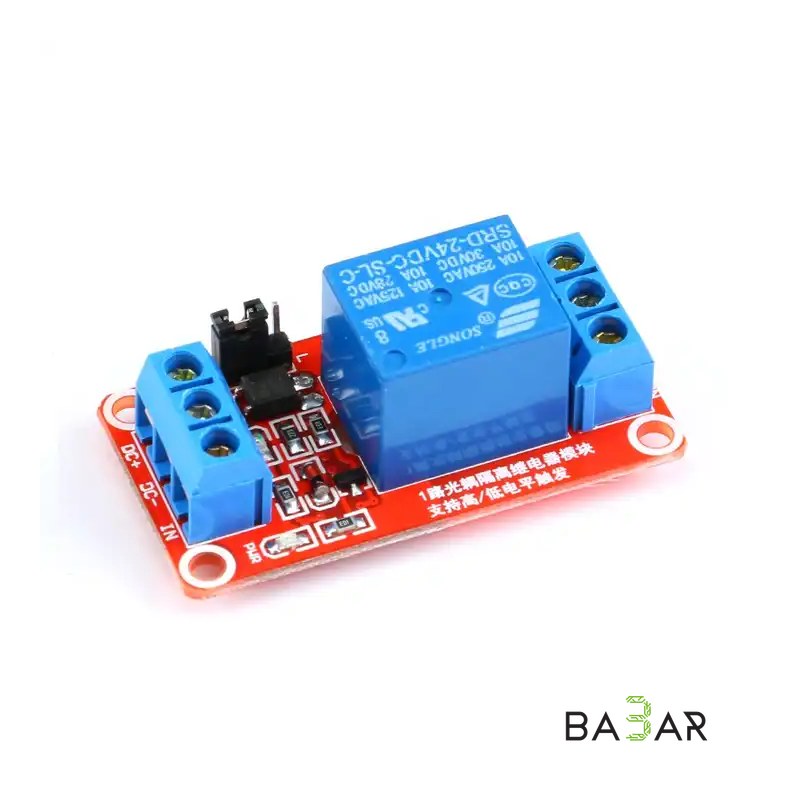

1-канальный 24V релейный модуль с опторазвязкой для Arduino

Релейный 1-канальный модуль оптопары триггера уровня 24 В Arduino

Этим реле можно управлять с помощью триггера 24 В. Он также имеет оптопару для соединения двух отдельных электрических цепей. Это модуль, готовый для легкой интеграции проекта Arduino.

БЫСТРЫЕ ХАРАКТЕРИСТИКИ

Максимальная нагрузка

250 В переменного тока/10 А, 30 В постоянного тока/10 А.

Ток триггера

5 мА

Рабочее напряжение

24 В

Размер модуля

50 х 26 х 18,5 мм (Д х Ш х В)

Четыре отверстия под крепежные болты диаметром 3,1 мм.

Интерфейс модуля

DC+

положительный источник питания (VCC)

DC-

отрицательный источник питания (GND)

IN

может быть реле управления высоким или низким уровнем.

Релейные выходы

НЕТ

нормально открытый релейный интерфейс

COM

реле общего интерфейса

NC

нормально закрытый релейный интерфейс

Варианты триггера высокого и низкого уровня

Триггер низкого уровня, когда перемычка подключена к контакту LOW.

Триггер высокого уровня, когда перемычка подключена к контакту HIGH.
