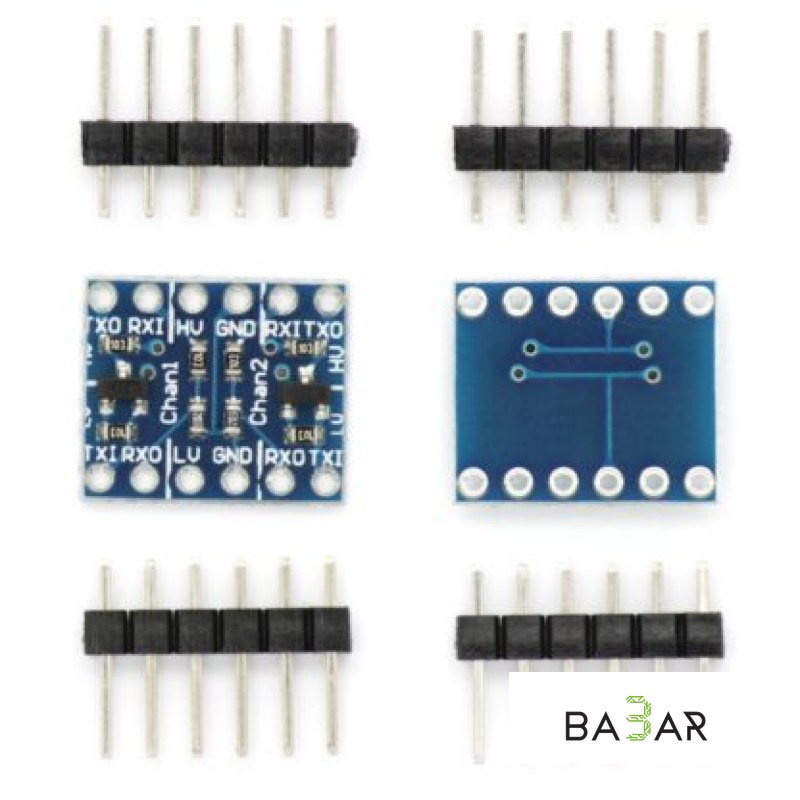

2-канальный конвертер логических уровней 3.3—5 В
₸280.00✓ В наличии(31 шт)
Двунаправленный преобразователь логических уровней на 2 канала, 3.3—5 В. Согласует сигналы между устройствами на 5 В и 3.3 В. Выводы HV, LV, GND и две пары RX/TX.
- Артикул:
- 335
Двухканальный конвертер логических уровней согласует сигналы между устройствами, работающими при напряжении 5 В и 3.3 В. Модуль необходим для безопасного обмена данными между логикой разных уровней.
Для питания используются выводы HV (5 В), LV (3.3 В) и GND. Сигнальные линии разведены парами для приёма и передачи.
Контактная группа
- RXI (RX input) — вход сигнала 5 В, к передающему порту устройства 5 В
- TXO (TX output) — выход сигнала 5 В, к считывающему порту устройства 5 В
- TXI (TX input) — вход сигнала 3.3 В, к передающему порту устройства 3.3 В
- RXO (RX output) — выход сигнала 3.3 В, к считывающему порту устройства 3.3 В
- GND — земля, общий провод
- LV (low voltage) — подключение 3.3 В от модуля с таким напряжением
- HV (high voltage) — подключение 5 В от модуля с таким напряжением
Характеристики
Количество каналов: 2
Диапазон уровней: 3.3—5 В
