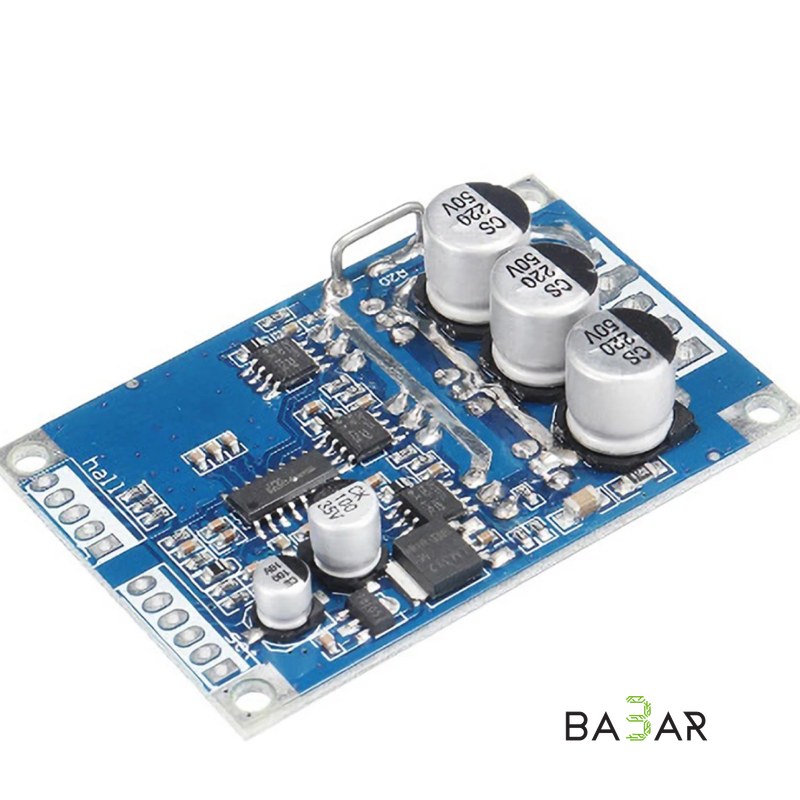

3-линейный контроллер бесщёточного двигателя постоянного тока 12-36 В

3-линейный модуль контроллера для управления бесщёточным двигателем постоянного тока. Поддерживает регулировку скорости, реверс, выход тахометра и подключение датчиков Холла.

Применение

• Управление трёхфазными бесщёточными двигателями постоянного тока
• Регулировка скорости через потенциометр или сигнал от микроконтроллера
• Управление направлением вращения

Возможности

• Регулировка скорости напряжением 0,1–5 В (соответствует 10–100 % скорости)
• Реверс через сигнал ZF (5 В или GND)
• Импульсный выход тахометра M
• Управление включением через клемму EL
• Входы датчиков Холла (HA, HB, HC)

Защита

• От застоя ротора
• От перегрузки по току
• Управление включением

Характеристики

Рабочее напряжение

12–36 В постоянного тока

Рабочий ток

≤15 А

Мощность драйвера

≤500 Вт

Напряжение управления скоростью

0,1–5 В

Рабочая температура

−40…+85 °C

Влажность

до 90 % отн.

Размер

63×42×17 мм

Межосевое расстояние крепёжных отверстий

57 × 36,5 мм

Выходные клеммы питания

VCC — плюс питания

GND — минус

MA — фаза двигателя U

MB — фаза двигателя V

MC — фаза двигателя W

Примечание

До 60 Вт радиатор не требуется. При мощности свыше 60 Вт обязательно установите радиатор (рекомендуемая площадь охлаждения более 200 см²); заднюю часть модуля с 6 MOSFET изолируйте, добавьте изоляционную плёнку с термопастой с обеих сторон во избежание повреждения платы.
