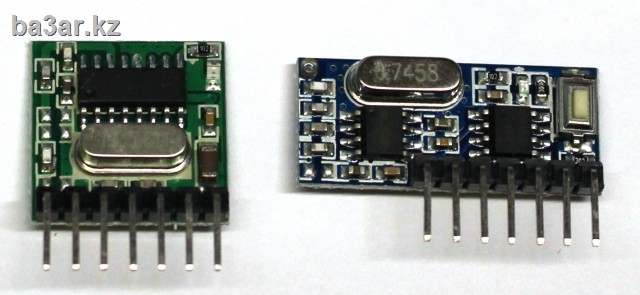

433 Mhz Беспроводной приемник и передатчик с режимом обучения
₸2,400.00Предзаказ
Ток : 10ma (при включении) Скорость: до 10KB / S
- Артикул:
- 3539
Передатчик TX-118S-4
- Мощность передачи
- 11dbm
- Ток
- 10ma (при включении)
- Скорость
- до 10KB / S
- Рабочее напряжение
- DC 3V-24V
Каждый модуль имеет уникальный код ID адреса.
Четыре ключевых кода для всех модулей K1-K4 одинаковы.
Приемник RX480-E4
- Рабочее напряжение
- DC3.3 ~ 5V
- Ток покоя
- ?5ма
- Выходной ток
- 10 ма
- Рабочая частота
- 433 МГц
- Чувствительность приемника
- — 108dB
- Рабочая температура
- -25 ~ 75
- Режимы работы
- мгновенный режим, самоблокировка (4-канальный режим переключения), Блокировка
- Выход
- 4 сигнала уровня CMOS соответствующие удаленные ABCD 4 кнопки.
выводов:
- GND
- Земля или отрицательный
- + В
- БАТАРЕИ DC3.3 ~ 5В входной
- Н0
- вывод данных
- D1
- вывод данных
- D2
- вывод данных
- D3
- вывод данных
- VT
- выход
Как согласовать передатчики и приемники
- 1. Удаление существующих данных
- нажмите кнопку обучения (на приемнике) 8 раз. Ответ: LED мигает 7 раз.
- 2. Узнайте код пульта ДУ
- нажмите кнопку Learn (на ресивере) один, два или три раза (см. ниже).
- LED загорается
- режим обучения активирован. Нажмите любую кнопку на пульте ДУ.
- Светодиод мигает три раза
- обучение успешно завершено.
- 3. Тест
- после вышеуказанных действий, плата приемника может быть проконтролирована дистанционным управлением.
Дополнительные передатчики с различными Идентификаторами могут быть сохранены дополнительно, начиная с шага 2
Возможны различные режимы смешивания.
Кнопка для использования (установить режим и начать процесс сопряжения):
- Нажмите один раз
- режим Jog (мгновенный режим)
- Нажмите дважды
- режим Самоблокировки (4-канальный режим переключения)
- Нажмите три раза
- режим блокировки (выбранный канал активирован и очищен, если другой канал стал активным)
