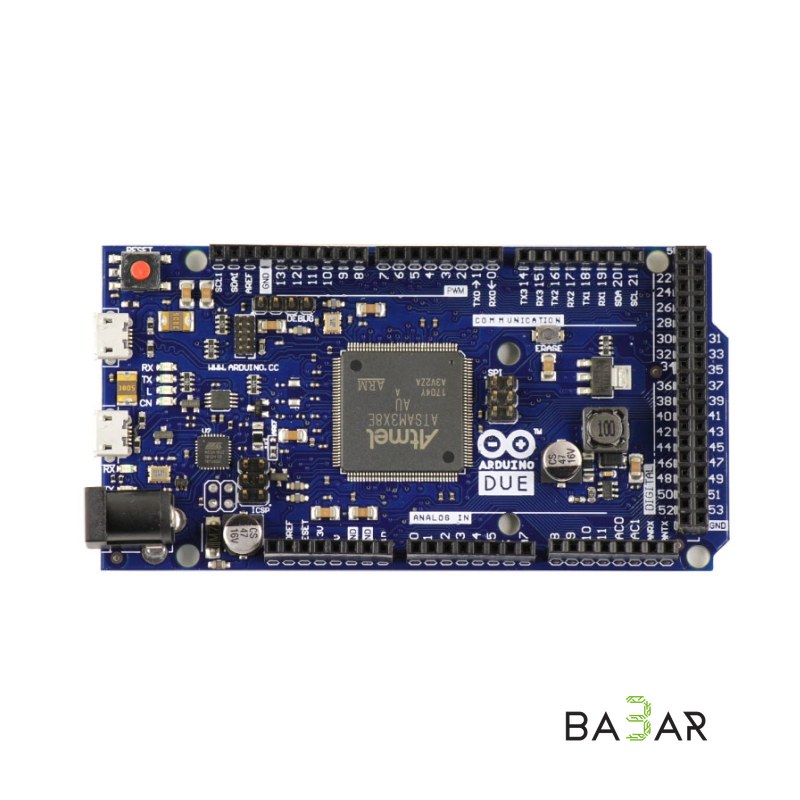

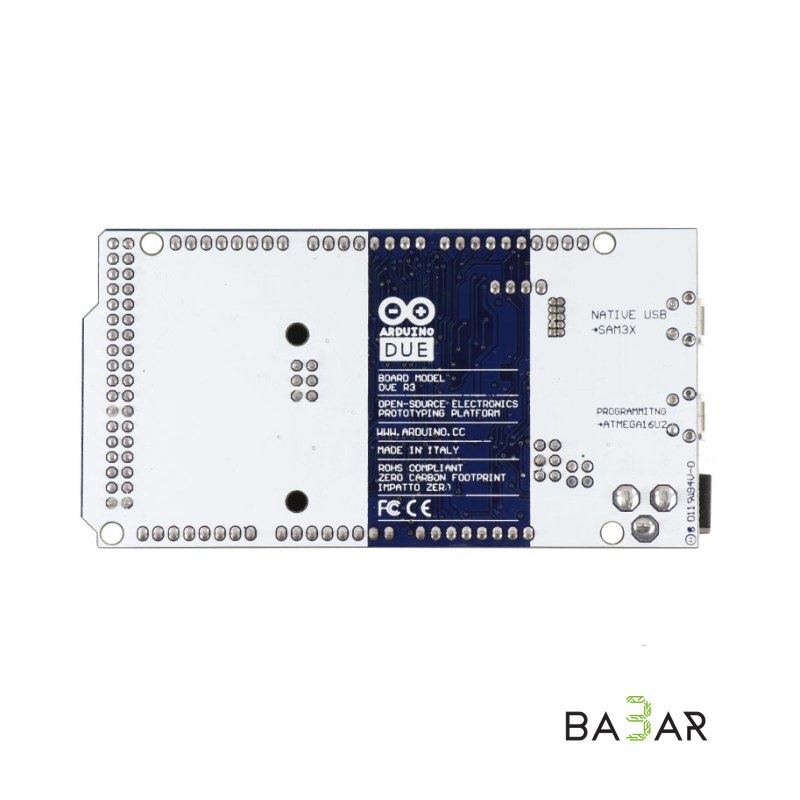

Arduino Due

Arduino Due — плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3 (описание ). Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UART-а (аппаратных последовательных порта), генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания, разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.

Внимание! В отличие от других плат Arduino, Arduino Due работает от 3,3 В. Максимальное напряжение, которое выдерживают вход/выходы составляет 3,3 В. Подав более высокое напряжение, например, 5 В, на выводы Arduino Due, можно повредить плату.

Микроконтроллер

AT91SAM3X8E

Рабочее напряжение

3,3 В

Входное напряжение (рекомендуемое)

7-12 В

Входное напряжение (предельное)

6-20 В

Цифровые Входы/Выходы

54 (на 12 из которых реализуется выход ШИМ)

Аналоговые входы

12

Аналоговые выходы

2 (ЦАП)

Общий выходной постоянный ток

на всех входах/выходах

50 мА

Постоянный ток через вывод 3,3 В

800 мА

Постоянный ток через вывод 5 В

800 мА

Флеш-память

512 КБ доступно всего для пользовательских приложений

ОЗУ

96 КБ (два банка: 64 КБ и 32 КБ)

Тактовая частота

84 МГц
