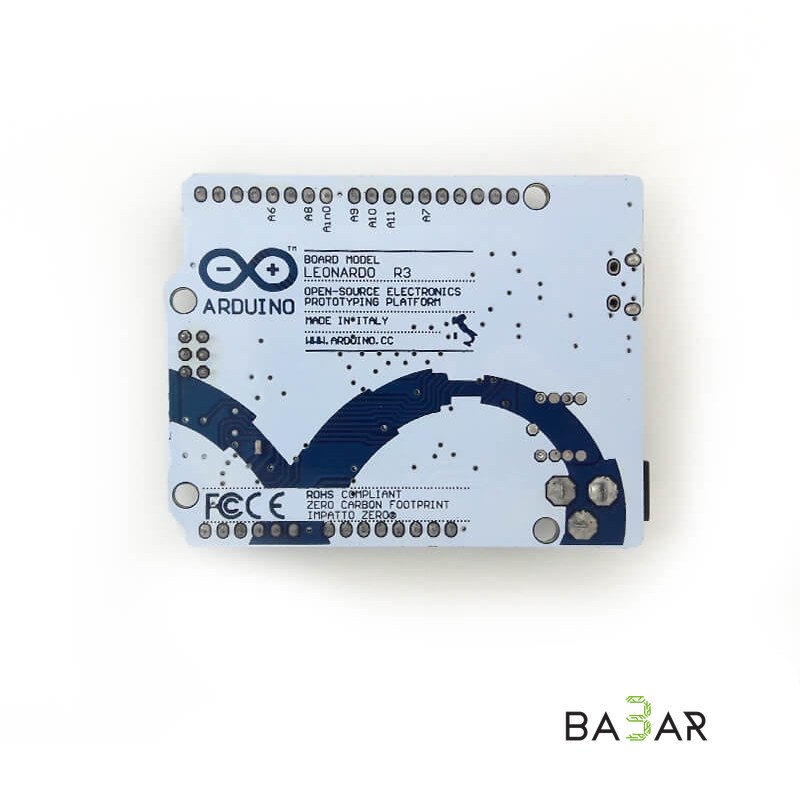

Arduino Leonardo

Arduino Leonardo — контроллер на базе ATmega32u4 (техническое описание , pdf). Платформа имеет 20 цифровых вход/выходов (7 из которых могут использоваться как выходы ШИМ и 12 как аналоговые входы), кварцевый генератор 16 МГц, разъем микро-USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB, либо подать питание при помощи адаптера AC/DC или батареи.

В отличие от всех предыдущих плат ATmega32u4 имеет встроенную поддержку для USB соединения, это позволяет задать как Leonardo будет виден при подключение к компьютеру, это может быть клавиатура, мышь, виртуальный серийный / COM порт.

Краткие характеристики

Микроконтроллер

ATmega32u4

Рабочее напряжение

5 В

Входное напряжение (рекомендуемое)

7-12 В

Входное напряжение (предельное)

6-20 В

Цифровые Входы/Выходы

20 (7 из которых могут использоваться как выходы ШИМ )

Аналоговые каналы

12

Постоянный ток через вход/выход

40 мА

Постоянный ток для вывода 3.3 В

50 мА

Флеш-память

32 Кб (ATmega32u4) из которых 4 Кб используются для загрузчика

ОЗУ

2 Кб (ATmega32u4)

EEPROM

1 Кб (ATmega32u4)

Тактовая частота

16 МГц
