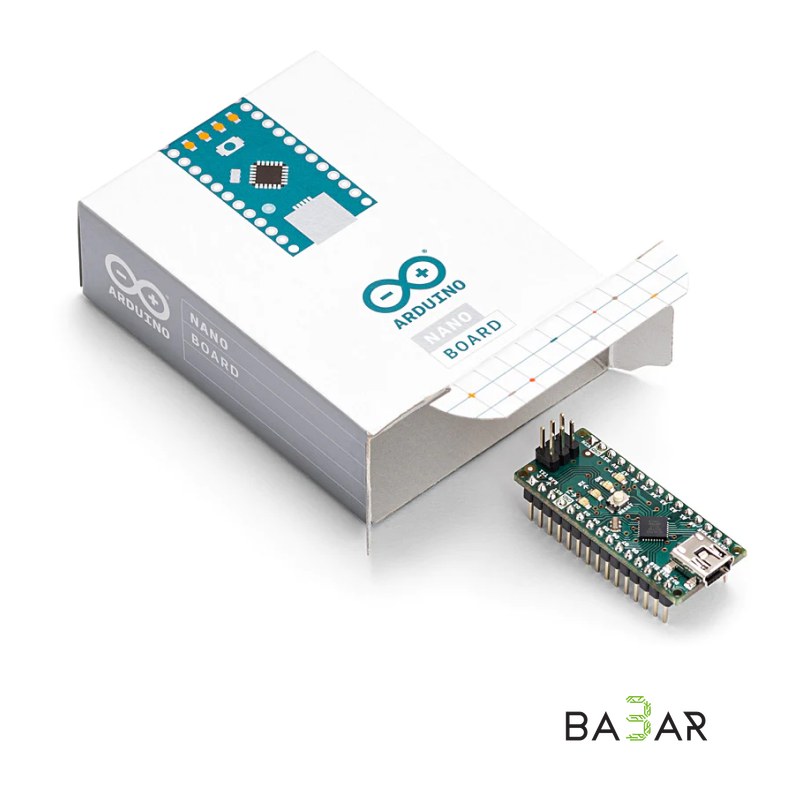

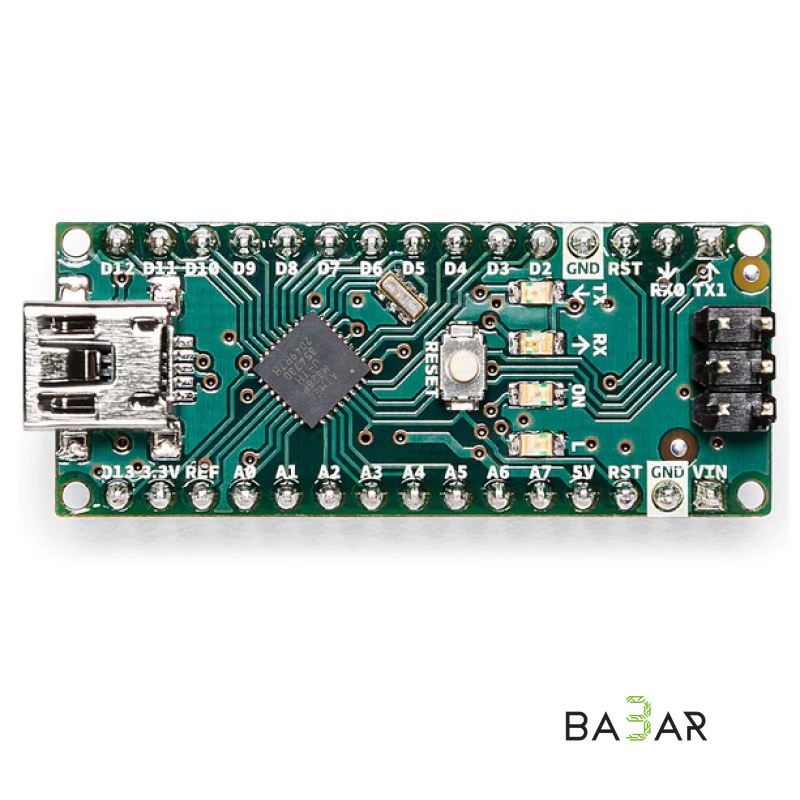

Arduino Nano — плата на ATmega328 с Mini-B USB

Arduino Nano — компактная плата на микроконтроллере ATmega328, удобная для установки на макетные платы. Питание подаётся через Mini-B USB, от нерегулируемого источника 6–20 В (вывод 30) или регулируемого 5 В (вывод 27); автоматически выбирается источник с самым высоким напряжением.

Микросхема FTDI FT232RL получает питание только при питании платы от USB. При работе от внешнего источника напряжение 3,3 В отсутствует, а светодиоды RX и TX мигают только при наличии сигнала высокого уровня на выводах 0 и 1.

Питание

• Vin — напряжение от внешнего источника питания
• 5V — напряжение 5 В от стабилизатора платы для питания ATmega328
• 3.3V — 3,3 В от стабилизатора FT232RL, максимальный ток 50 мА
• GND — земля
• IOREF — информация о рабочем напряжении микроконтроллера для плат расширения

Ввод/вывод

• 14 цифровых выводов (5 В, нагрузочный резистор 20–50 кОм, до 40 мА)
• Последовательная шина: 0 (RX) и 1 (TX)
• Внешнее прерывание: выводы 2 и 3
• ШИМ: 3, 5, 6, 9, 10 и 11 (разрешение 8 бит)
• SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK)
• Светодиод: вывод 13
• 8 аналоговых входов (разрешение 10 бит, 1024 значения)
• I2C: 4 (SDA) и 5 (SCL)
• AREF — опорное напряжение аналоговых входов
• Reset — перезагрузка микроконтроллера низким уровнем

Взаимодействие

• Интерфейс UART TTL (5 В) через выводы 0 (RX) и 1 (TX)
• Микросхема FTDI FT232RL направляет интерфейс через USB и создаёт виртуальный COM-порт
• Программная последовательная связь через библиотеку SoftwareSerial

Характеристики

Микроконтроллер

ATmega328

Флеш-память

32 КБ (2 КБ под загрузчик)

ОЗУ (SRAM)

2 КБ

EEPROM

1 КБ

Рабочее напряжение

5 В

USB-чип

FTDI FT232RL

Цифровые выводы

14

Аналоговые входы: 8
