BMS 2S контроллер заряда-разряда Li-ion 18650, 8А, 7.4-8.4В
₸280.00Предзаказ
BMS 2S плата защиты и балансировки двух Li-ion аккумуляторов 18650: 7.4–8.4 В, ток до 8А, балансировка 60 мА. Защита от перезаряда, переразряда и КЗ.
- Артикул:
- 1534
BMS (Battery Management System) — электронная плата, которая устанавливается на аккумуляторную батарею для контроля заряда и разряда, мониторинга состояния ячеек, температуры, количества циклов и защиты сборки.
Данная плата рассчитана на 2 последовательно подключённых литий-ионных аккумулятора (8.4 В) с балансировкой (ток балансировки 60 мА). Максимальный непрерывный ток — 8 А, есть защита от КЗ, перезаряда и глубокого разряда. После достижения напряжения 4.2 В параллельно аккумулятору включается балансировочное сопротивление, позволяющее дозарядить вторую ячейку.
Преимущества
- Защита от перезаряда
- Защита от переразряда
- Защита от короткого замыкания
- Защита от перегрузки по току

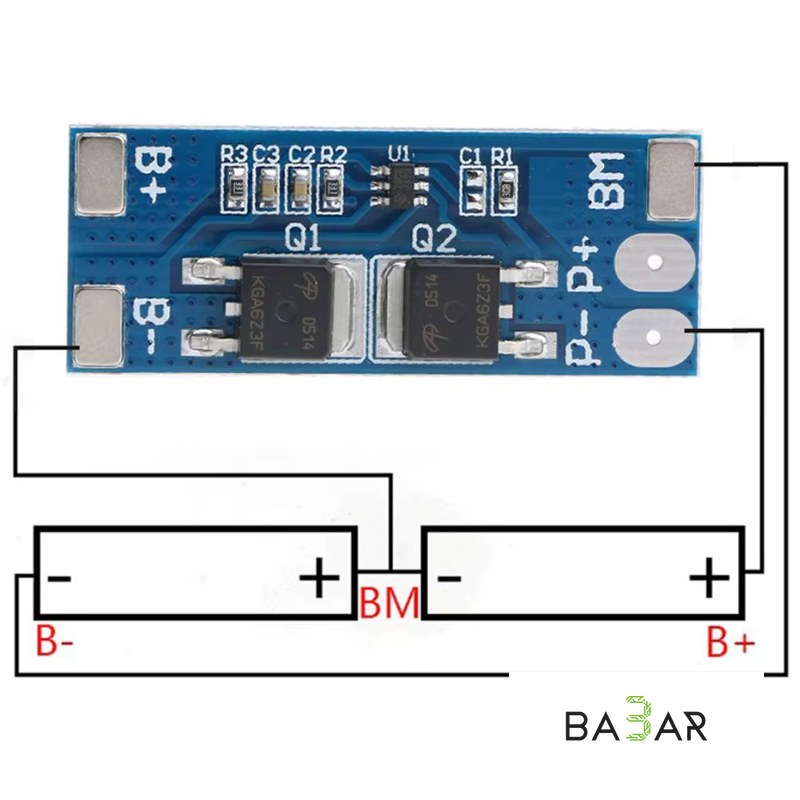

Схема подключения
- P- — к минусу нагрузки/зарядки
- P+ — к плюсу нагрузки/зарядки
- B- — к минусу аккумуляторной сборки
- BM — к средней точке сборки аккумуляторов
- B+ — к плюсу аккумуляторной сборки
Характеристики
Количество аккумуляторов: 2
- Номинальное напряжение
- 7.4–8.4 В
- Напряжение полного заряда ячейки
- 4.2 В
- Напряжение перезаряда
- 4.25 (+/-0.5 В)
- Напряжение разряда
- 2.45 В
- Максимальный непрерывный ток заряда
- 8 А
- Максимальный непрерывный ток разряда
- 8 А
- Ток балансировки
- 60 мА
- Диапазон рабочих температур
- -40 … +85°C
- Размер
- 41 x 17 мм
