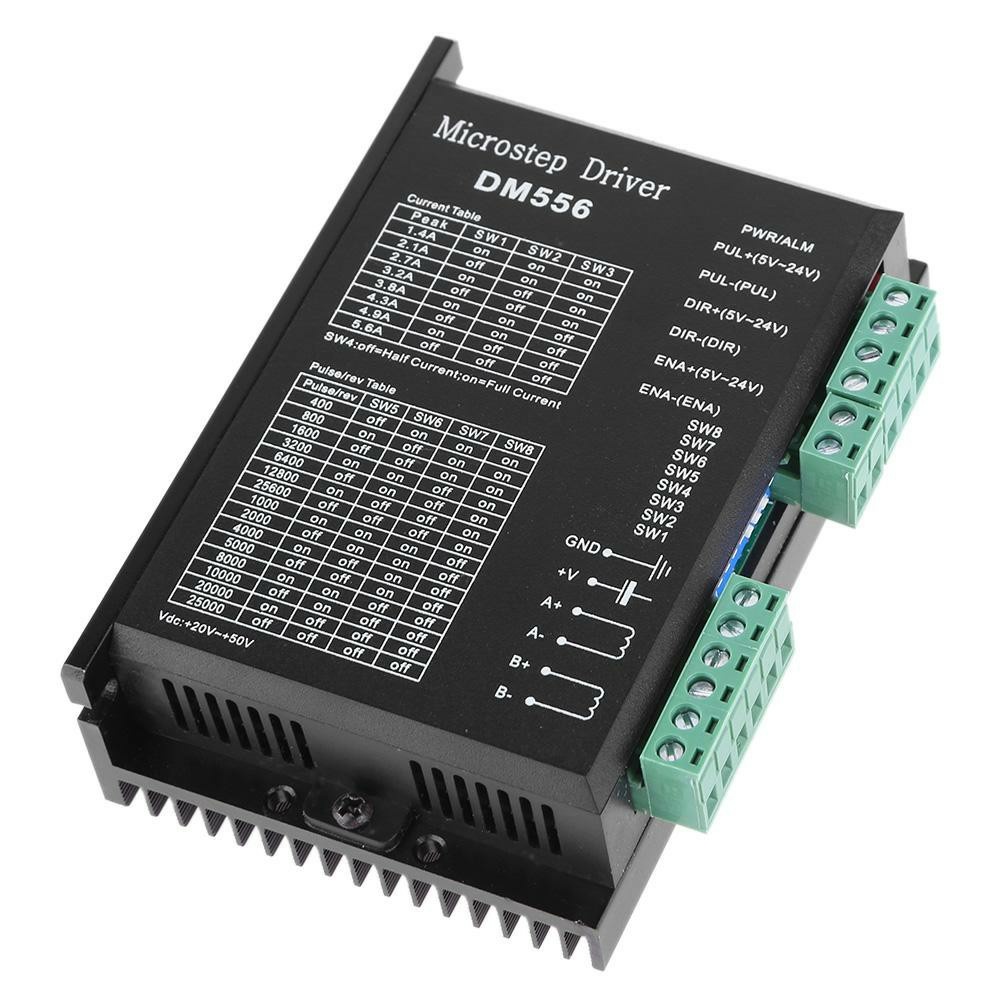

ЦИФРОВОЙ ДРАЙВЕР ШАГОВОГО ДВИГАТЕЛЯ DM556 5,6 А ПОСТОЯННОГО ТОКА 20–50 В NEMA17 NEMA23 NEMA34

Это драйвер шагового двигателя Plug & Play для NEMA17, NEMA23, NEMA32 и других совместимых шаговых двигателей. Легкое и простое подключение позволяет пользователям запустить шаговый двигатель в кратчайшие сроки.

DM556 — это универсальный, полностью цифровой шаговый привод на базе DSP с усовершенствованным алгоритмом управления. DM556 — это новое поколение цифровых устройств управления шаговыми двигателями. Он обеспечивает уникальный уровень плавности работы системы, обеспечивая оптимальный крутящий момент и сводит к нулю нестабильность в среднем диапазоне. Технология самотестирования двигателя и автоматической настройки параметров обеспечивает оптимальную реакцию на различные двигатели и проста в использовании.

Преимущество использования драйвера шагового двигателя DM556 заключается в управлении направлением, скоростью и положением шагового двигателя. Драйверы такого типа можно использовать для широкого спектра шаговых двигателей. Используя драйверы такого типа, можно исключить внешний код и соединения, необходимые для управления шаговым двигателем. В этом драйвере добавлена ​​новая функция, позволяющая установить текущий режим. Для этой цели используется SW4. ВЫКЛ означает, что ток покоя равен половине выбранного динамического тока, а ВКЛ означает, что ток покоя равен выбранному динамическому току.

Приводные двигатели могут работать с гораздо меньшим шумом, меньшим нагревом и более плавным движением, чем большинство приводов, представленных на рынке. Его уникальные особенности делают DM556 идеальным решением для задач, требующих плавности хода на низких скоростях.

Технические характеристики

Легкое и простое подключение для привода шаговых двигателей. Управляйте скоростью и направлением двигателей, используя всего 2 цифровых контакта ввода-вывода.

Подходит для использования с микроконтроллерами и ПЛК.

Может также использоваться вместе с ручными схемами, не требующими внешнего микроконтроллера или ПЛК. Вам придется генерировать импульсы для запуска каждого шага.

Микрошаговый режим позволяет управлять шаговым двигателем с максимальным разрешением.

Ограничение тока позволяет использовать шаговый двигатель при более высоких напряжениях, не повреждая внутренние катушки.

Антирезонанс обеспечивает оптимальный крутящий момент и устраняет

нестабильность в среднем диапазоне.

Технология самотестирования двигателя и автоматической настройки параметров обеспечивает оптимальную

реакцию на различные двигатели.

Многошаговый режим обеспечивает пошаговый ввод с низким разрешением, что, в свою очередь, обеспечивает более высокий выходной микрошаг для плавной работы системы.

Программируемое разрешение микрошагов: от полного до 102 400

шагов/об.

Напряжение питания до +50 В постоянного тока

Выходной ток программируется от 0,5 А до 5,6 А с помощью DIP-переключателей.

Частота импульсного входа до 200 кГц

Все цифровые входы совместимы с TTL и имеют оптически изолированный вход.

Автоматическое снижение тока холостого хода

Подходит для 2-фазных и 4-фазных двигателей.

Поддержка режимов PUL/DIR и CW/CCW

Защита от перенапряжения, перегрузки по току и фазовой ошибки

Приложения

Подходит для управления совместимыми шаговыми двигателями от микроконтроллеров и ПЛК.

3D-принтеры

Шпиндели и приводы с ЧПУ

Лазерные резаки,

Лазерные маркеры,

Столы XY высокой точности,

Этикетировочные машины и т.д.

В коплект входит

1 х контроллер драйвера шагового двигателя DM556
