CNC Shield V3/V4 плата ЧПУ для Nano 3.0 и драйверов A4988

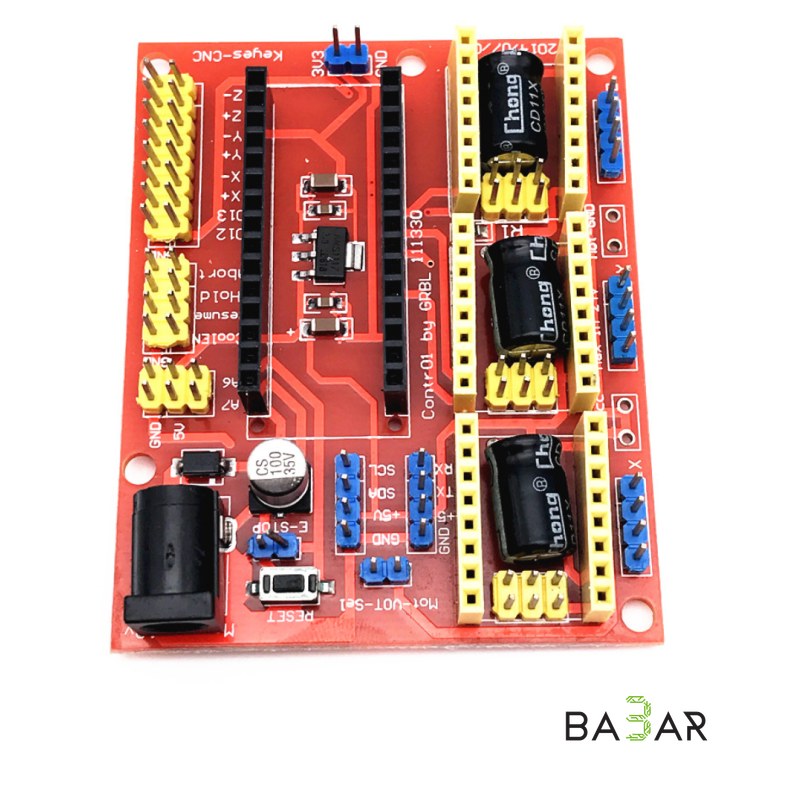

CNC Shield V3/V4 — плата расширения (разделительная плата) для микрошаговых драйверов Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току. Применяется в гравировальных станках и 3D-принтерах, совместима с Nano 3.0.

Драйвер A4988 позволяет управлять биполярными шаговыми двигателями в полном, половинном, четвертном, восьмом и шестнадцатом режимах микрошага, с выходной мощностью привода до 35 В и 2 А. Перед использованием рекомендуется внимательно изучить техническую документацию A4988.

Характеристики

• Совместимость: Nano 3.0, драйверы A4988
• Интерфейс управления: шаг и направление (step/direction)
• Режимы микрошага: полный, половина, четверть, восьмая, шестнадцатая
• Выход драйвера: до 35 В и 2 А
• Логика: совместимость с 3,3 В и 5 В
• Регулировка тока: потенциометром

Защита драйвера A4988

• Температурное отключение
• Блокировка при пониженном напряжении
• Защита от перегрузки по току
• Защита от короткого замыкания

Применение

• Гравировальные станки
• 3D-принтеры
• Системы управления шаговыми двигателями
