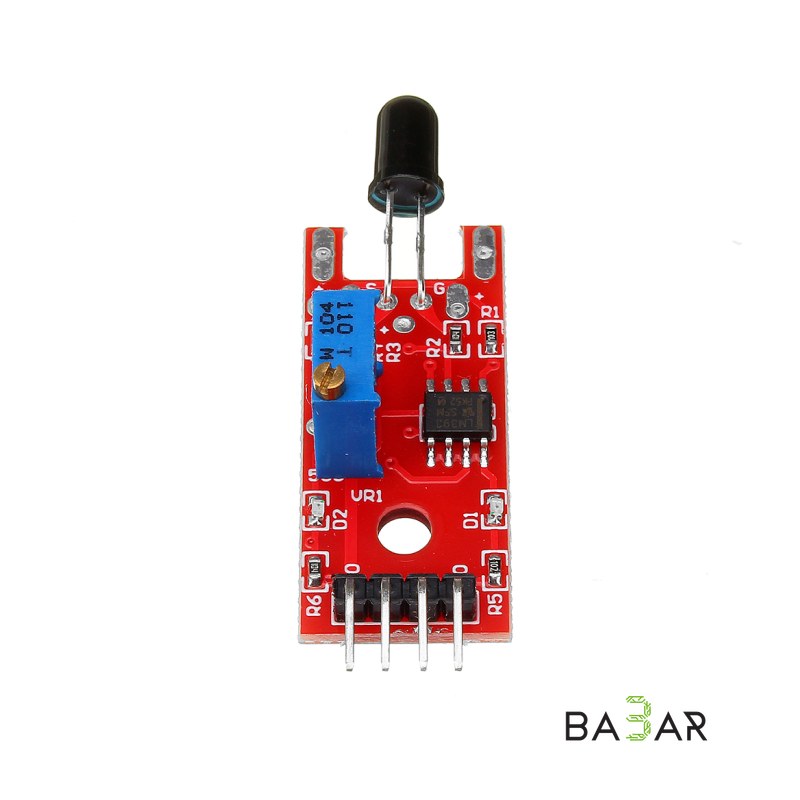

Датчик пламени KY-026 для Arduino, аналоговый и цифровой выход

Датчик пламени KY-026 (flame sensor) определяет наличие открытого огня с помощью инфракрасного приёмника. На его основе можно создать пожарную сигнализацию и другие полезные устройства.

Датчик построен на ИК-фотодиоде, реагирующем на длину волны от 760 до 1100 нм. Модуль имеет аналоговый и цифровой выходы, ИК-фотодиод, подстроечный резистор и двойной компаратор LM393. Регулятором чувствительности можно настроить порог срабатывания.

Преимущества

• Аналоговый и цифровой выход
• Регулировка чувствительности подстроечным резистором
• Компаратор LM393
• Реакция на ИК-диапазон 760–1100 нм

Применение

• Пожарная сигнализация
• Системы безопасности на Arduino
• Учебные проекты

Совместимость

• Arduino Uno / Nano / Mega
• Подключение проводами «папа-мама»

Назначение выводов

• A0 — аналоговый выход (напряжение зависит от уровня ИК-излучения)
• D0 — цифровой выход с логическими уровнями
• G — общий провод
• + — питание

Характеристики

Номинальное рабочее напряжение

3,3–5 В

Угол обнаружения пламени

60°

Дальность обнаружения

до 1 м

Габариты

40 × 15 × 10 мм
