Датчик пульса PulseSensor — оптический сенсор сердцебиения

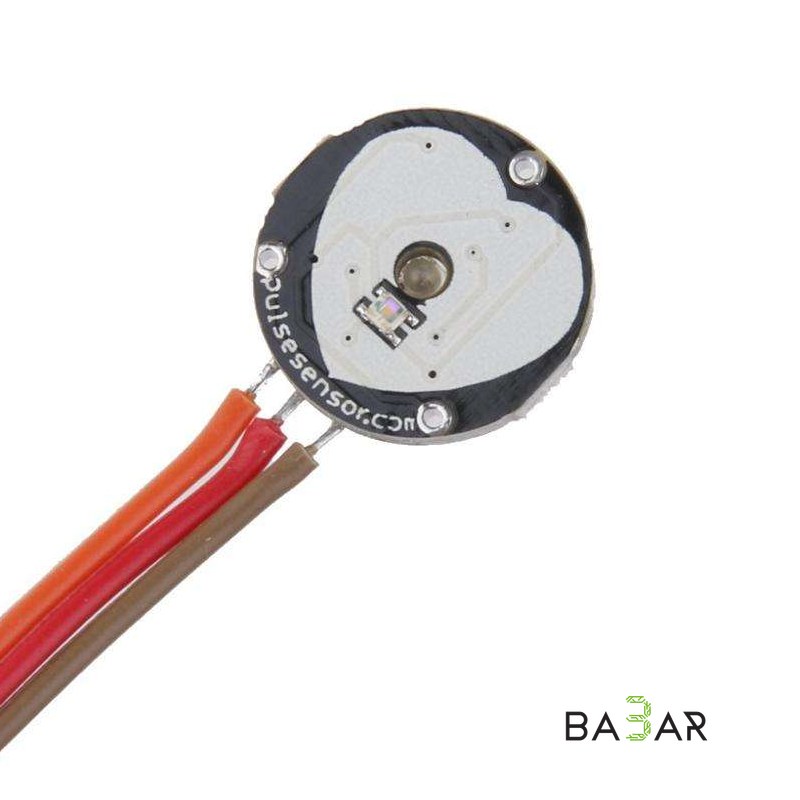

Оптический датчик пульса PulseSensor позволяет отслеживать, анализировать и записывать данные о сердцебиении в реальном времени. Принцип работы основан на подсветке тканей светодиодом и регистрации яркости отражённого света. На лицевой стороне (обозначена символом сердца) расположены светодиод и датчик освещённости.

Выходные данные считываются с сигнального контакта через аналоговый порт Arduino или АЦП любого микроконтроллера.

Применение

• Измерение пульса в носимых устройствах
• Проекты мониторинга состояния здоровья
• Учебные и DIY-разработки на Arduino

Совместимость

• Arduino и микроконтроллеры с АЦП
• Библиотека PulseSensor Playground (через менеджер библиотек Arduino IDE)

Характеристики

Питание

+3,6 … 6 В

Выход

аналоговый сигнал

Контакты модуля

• – — общий провод («земля»)
• + — питание +3,6…6 В
• S — сигнальный контакт
