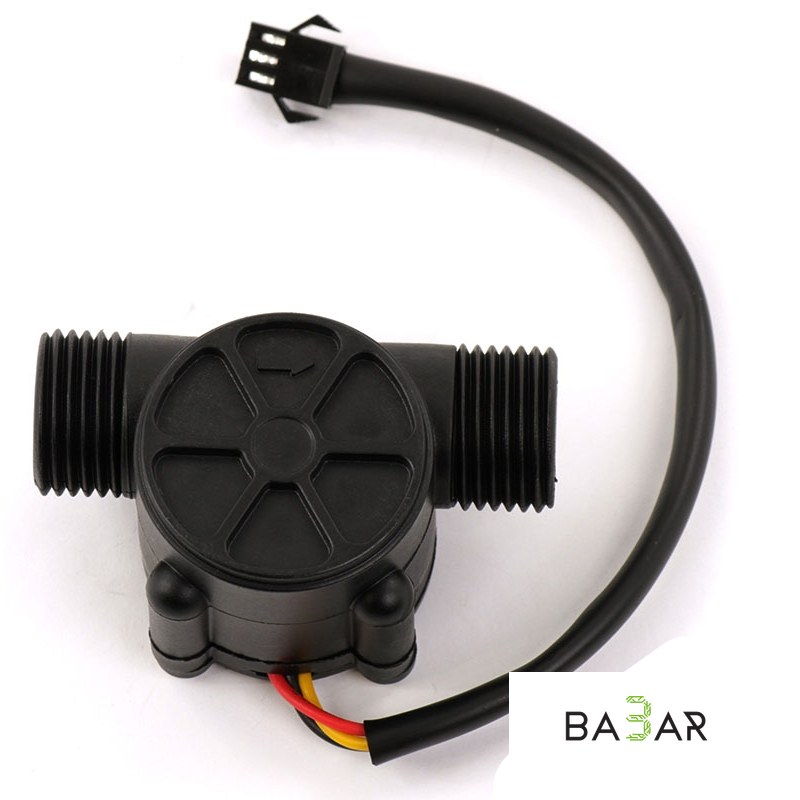

Датчик расхода воды YF-S201 (1–30 л/мин), резьба 1/2 дюйма

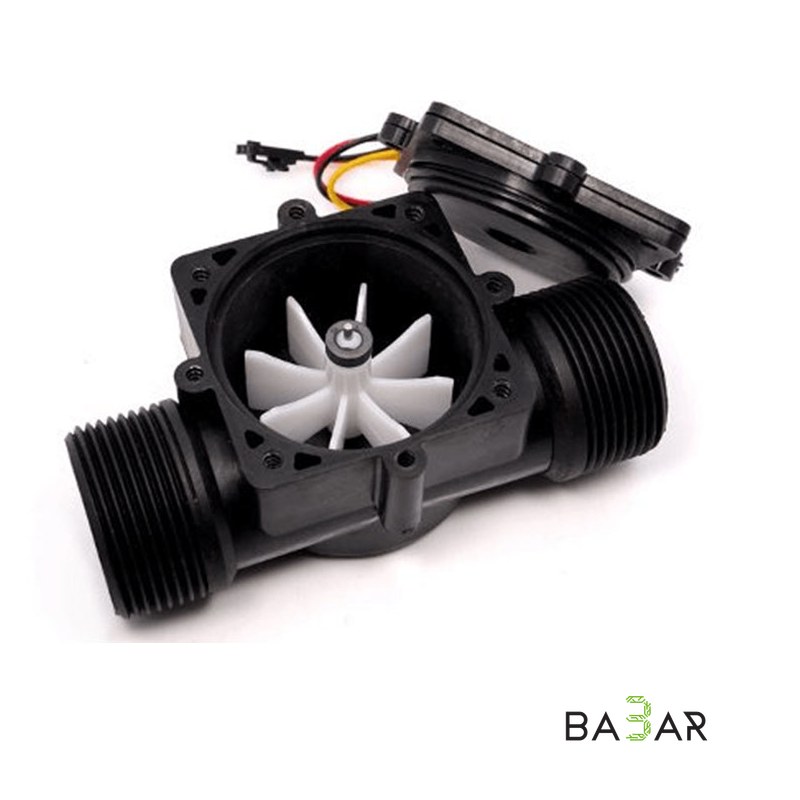

Датчик расхода воды YF-S201 позволяет измерять расход в диапазоне 1–30 литров в минуту. Принцип действия прост: поток воды вращает крыльчатку с магнитом, а датчик эффекта Холла регистрирует прохождение магнита. Подсчитав частоту импульсов, можно рассчитать расход воды — датчик генерирует 450 импульсов на литр.

Направление потока указано стрелкой на корпусе. Датчик подключается напрямую к управляющей плате, например к Arduino, а к трубе или шлангу присоединяется гайкой с резьбой на 1/2 дюйма.

Преимущества

• Измерение расхода на эффекте Холла
• 450 импульсов на литр
• Прямое подключение к Arduino
• Резьбовое соединение 1/2 дюйма

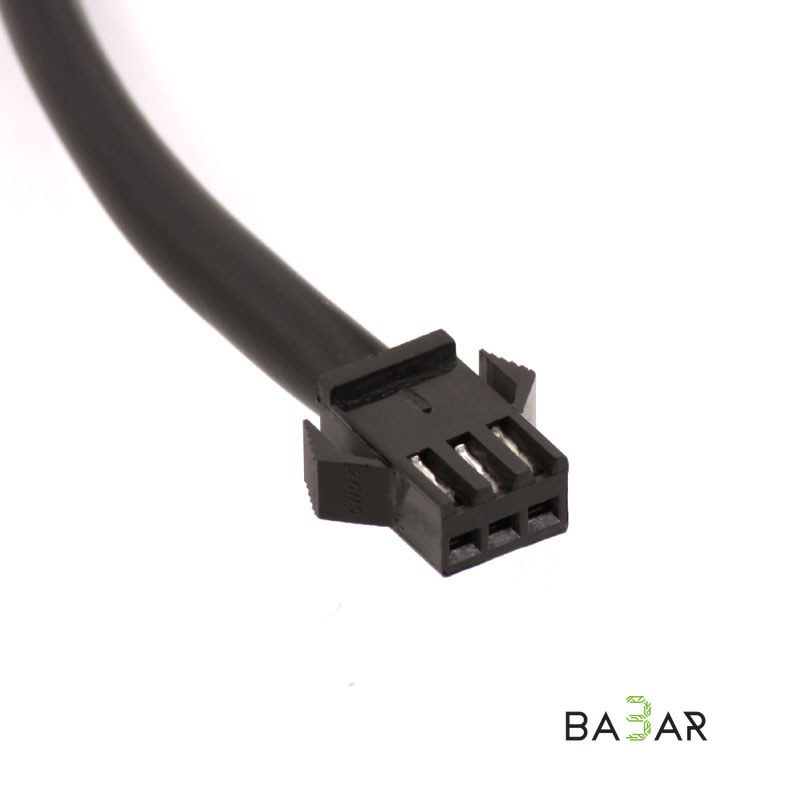

Подключение (три провода)

• Красный — «+» питания
• Чёрный — «земля», «–» питания
• Жёлтый — вывод для считывания показаний

Характеристики

Модель

YF-S201

Диапазон расхода

1–30 л/мин

Импульсов на литр

450

Резьба

1/2 дюйма

Принцип

датчик Холла
