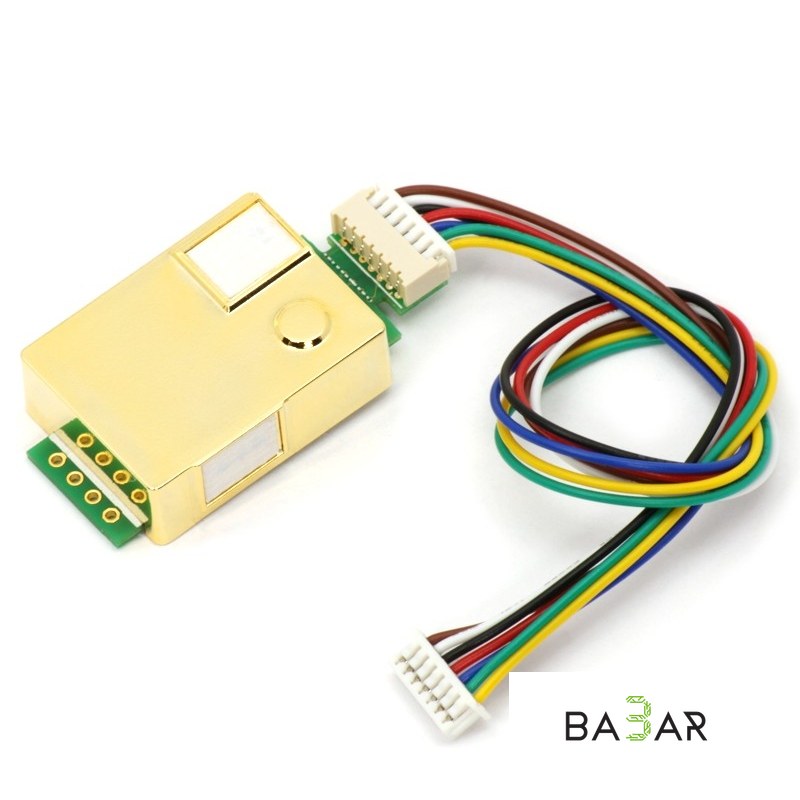

Датчик углекислого газа CO2 MH-Z19B (NDIR, UART/ШИМ)

Датчик углекислого газа MH-Z19B — компактный энергоэффективный инфракрасный оптический сенсор для измерения концентрации CO2 в воздухе. Подходит для систем оценки качества воздуха, умного дома и оборудования для вентиляции и очистки воздуха.

Модуль имеет два выхода данных — последовательный интерфейс UART и ШИМ-сигнал. Выходные интерфейсы имеют логические уровни TTL 3,3 В и совместимы с 5-вольтовой логикой. Встроенная термокомпенсация обеспечивает измерения с минимальной погрешностью в диапазоне от 0 °C до +50 °C.

Важно

• Датчик инерционен — после изменения концентрации CO2 требуется около минуты для выдачи корректных значений
• После подачи питания нужно около трёх минут для подготовки к работе

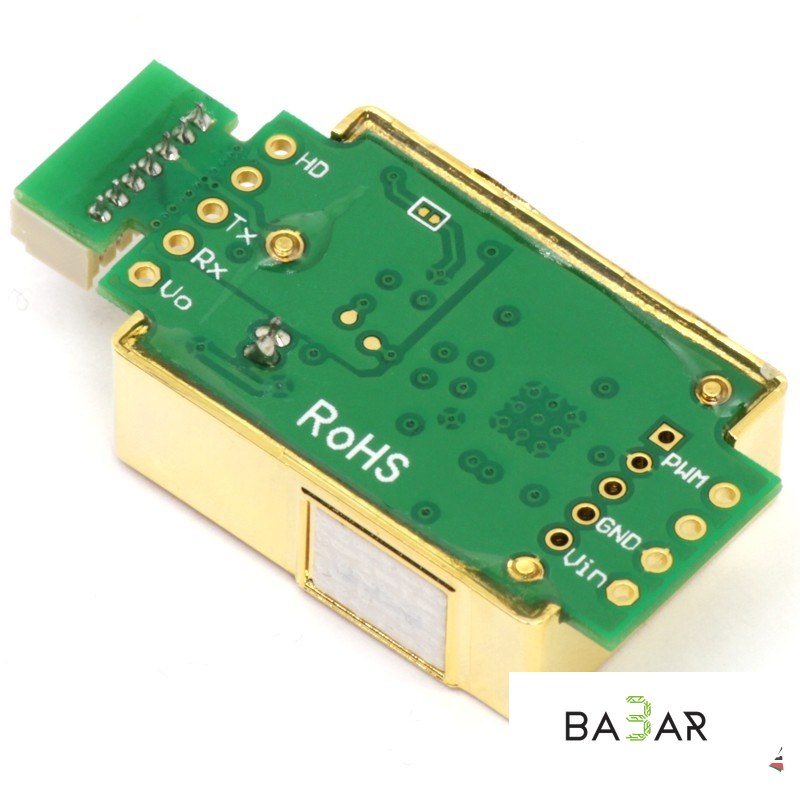

Контактная группа модуля

• Hd — калибровка нуля (проводить не требуется)
• SR — не используется
• Tx — уровень сигнала 3,3 В
• Rx — 3,3 В (работает и с 5 В, но не рекомендуется)
• Vo — выходное напряжение 3,3 В, не более 10 мА
• PWM — выход ШИМ с длиной цикла 1004 мс
• AOT — не используется
• GND — общий
• Vin — напряжение питания 3,6–5,5 В (работает и при 3,3 В)

Характеристики

Модель

MH-Z19B

Диапазон измерения

0–5000 ppm

Интерфейсы

UART, ШИМ

Логические уровни

TTL 3,3 В (совместимо с 5 В)

Рабочая температура

0…+50 °C

Питание

3,6–5,5 В
