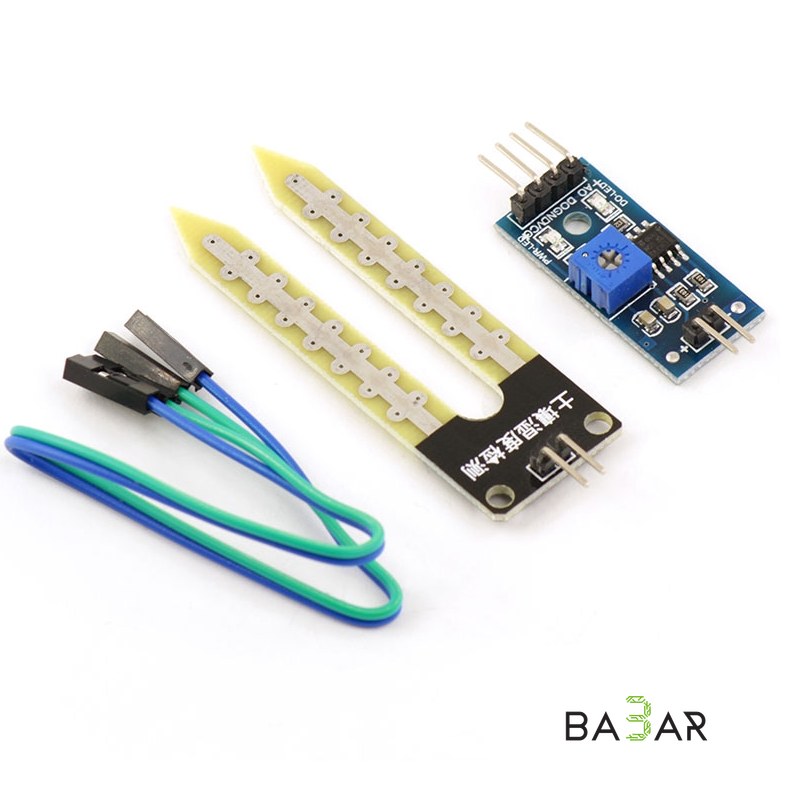

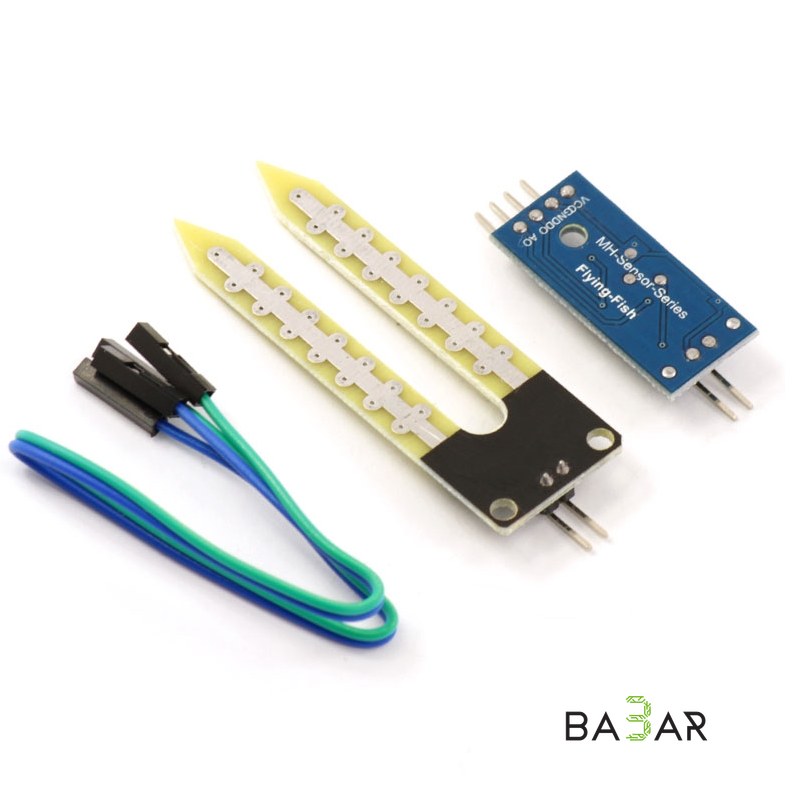

Датчик Влажности Почвы (Совместимый Arduino)

Датчик Влажности Почвы, может использоваться для обнаружения воды или измерения влажности почвы. Например для полива растений в саду или как напоминание для полива комнатных растений, кроме этого датчик можно использовать для сигнализации уровня жидкости.

На плате коктроллера датчика имеется 2 выхода, цифровой и аналоговый.

Установкой положения подстроечного резистора, задается уровень влажности при котором датчик срабатывает, если почва влажная то на выходе будит логическая «1» (4,5-5 В при напряжении питания 5 В), а при высыхании сильнее заданного значения на выходе будит логический «0».

На аналоговом выходе в процессе изменения уровня влажности почвы, будит изменяться напряжение. Этот эффект можно использовать и для слежения за изменением уровня жидкости проградуировав значения уровня и напряжение на аналоговом выходе.

Потенциометр для регулировки чувствительности

Рабочее напряжение

3.3V~5V

Два выхода

цифровой и аналоговый

Размер платы

30mm * 16mm

Размер датчика

60mm*30mm

Индикатор питания и индикатор выхода

Собран на компараторе LM393

выводов:

VCC 5V

GND GND

DO Digital output interface (0 and 1)

AO Analog output interface
