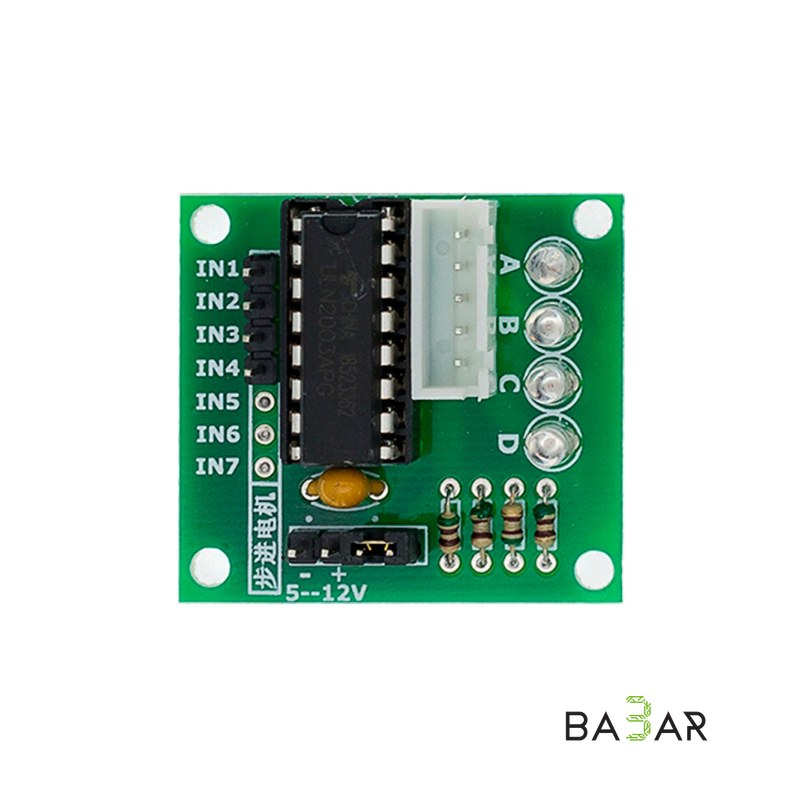

Драйвер шагового двигателя ULN2003 для 28BYJ-48

Драйвер шагового двигателя на базе транзисторной сборки ULN2003 предназначен для управления униполярными шаговыми моторами, например 28BYJ-48. Микросхема содержит мощные ключи с защитными диодами, которые ограждают управляющие цепи от обратного выброса напряжения индуктивной нагрузки.

Модуль использует четыре составных транзистора Дарлингтона, управляемых цифровой логикой 5 В. На плате установлены четыре светодиода, которые загораются при включении соответствующих фаз, что упрощает отладку.

Преимущества

• Готовый 5-контактный разъём для подключения мотора 28BYJ-48
• Встроенные защитные диоды от индуктивных выбросов
• Светодиодная индикация активных фаз
• Простое сопряжение с Arduino и другими микроконтроллерами

Характеристики

Микросхема

ULN2003 (сборка Дарлингтона)

Рабочий ток ключа

до 500 мА

Напряжение нагрузки

от 5 до 12 В

Управляющая логика

5 В

Разъём подключения мотора

5 контактов

Применение

• Подключение шаговых двигателей 28BYJ-48
• Учебные и DIY-проекты по робототехнике
• Системы позиционирования и автоматизации
