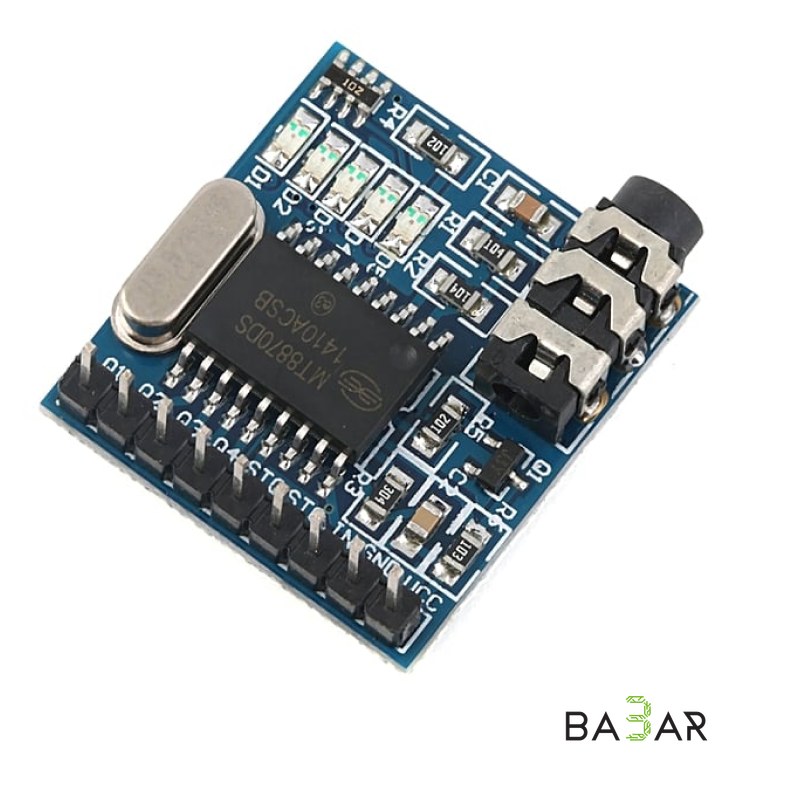

DTMF аудио декодер (MT8870)

Аудио декодер DTMF MT8870 (декодирование сигналов DTMF телефона, 4 канала) предоставляет возможность декодирования сигналов тонального типа телефона и задавать определенные уровни на каждом из четырех каналов. Модуль можно подключить к телефону (включая мобильные устройства), задать его конфигурацию на автоматический ответ и, позвонив на использованный телефон, нажимать клавиши телефона и устанавливать выводы на ноль или единицу. Если к выводам подключить модуль реле, то можно дистанционно переключать нагрузку в включен или выключен состояние. Так же есть два выхода стробирования выходных сигналов - прямой и инверсный. DTMF-декодер на чипе MT8870 используется для управления различными электронными устройствами с помощью DTMF-команд, отправляемых мобильным телефоном. Для работы модуля его необходимо подключить через установленный на плате разъем 3,5 мм jack к GSM-модуля или мобильного телефона с возможностью автоматического поднятия трубки. Модуль может декодировать 16 различных DTMF команд, выдавая в результате на выходы Q1 ... Q4 уникальный 4-битный код для каждого типа DTMF (бинарное представление удерживаемой в управляющем телефоне цифры, например цифра 5 - 1001). Для удобства каждый канал снабжен светодиодом, который отражает его статус (высокий или низкий уровень).

Выводы модуля

Q1-Q4 - вывод декодера по каналам от первого до четвертого соответственно;

StQ - вывод стробирования сигналов на выходе;

-StQ - вывод инверсного типа стробирования выходных сигналов;

IN - аналоговый вход декодера;

GND - общий вывод;

VCC - вход напряжения питания.

Напряжение питания

5 В;

Количество каналов для декодирования

4;

Размеры

26 х 24 мм.
