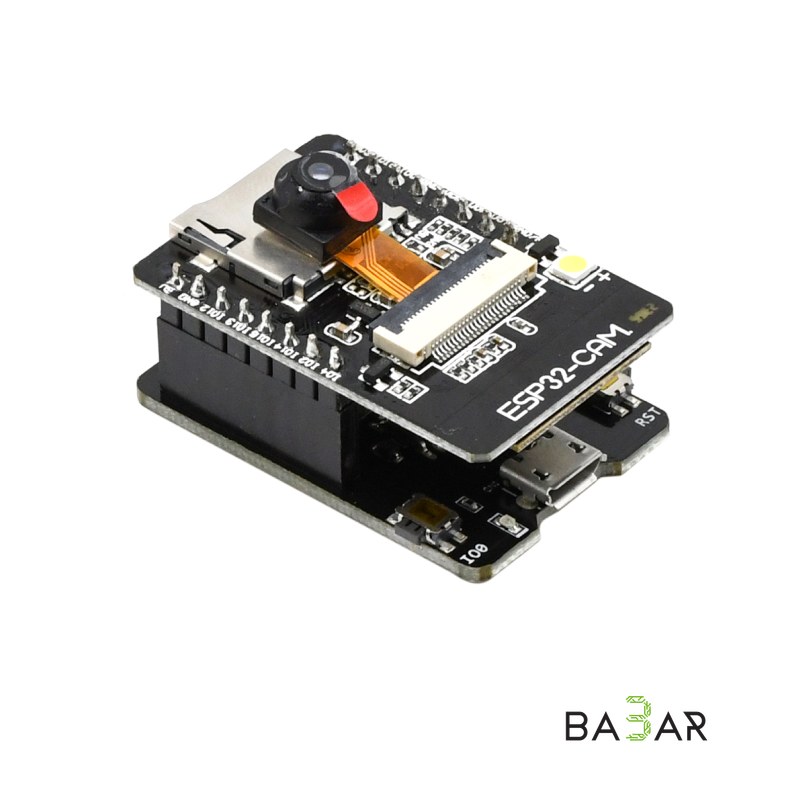

ESP32-CAM - отладочная плата с камерой 2MP

Антенна 2.4G WIFI

Разъем SMA 2,4 ГГц 2 дБи Беспроводная сеть WLAN Антенна Антенна

Прирост

2 дБи

Разъем

RP SMA Мужской (женский контакт) Разъем

Черный цвет

Длина антенны: 11 см

ESP32-CAM-MB Введение

Модуль HK-ESP32-CAM-MB - это небольшой модуль камеры с размером размер 39,8 * 27. Этот модуль может работать автономно как самая маленькая система. Новая двухрежимная плата разработки WiFi + Bluetooth, основанная на дизайне ESP32, с использованием встроенной антенны на печатной плате, с 2 высокопроизводительными 32-битными LX6CPU, с использованием 7-уровневой конвейерной архитектуры, основной диапазон регулировки частоты от 80 МГц до 240 МГц. Сверхнизкое энергопотребление, ток глубокого сна составляет всего 6 мА. Это сверхкомпактный модуль 802.11b / g / n Wi-Fi + BT / BLE SoC.

HK-ESP32-CAM-MB использует интерфейс Micro USB, удобный и надежный метод подключения, удобный для применения в различных случаях аппаратного терминала IoT.

Параметры

Используйте двухъядерный 32-разрядный ЦП с низким энергопотреблением, который можно использовать в качестве процессора приложений.

Основная частота до 240 МГц, вычислительная мощность до 600 DMIPS.

Встроенная SRAM 520 КБ, внешняя PSRAM 8 МБ

Поддержка UART / SPI / I2C/PWM / ADC / DAC и других интерфейсов

Поддержка камер OV2640 и OV7670, встроенная вспышка

Поддержка загрузки изображения WiFI

Поддержка tf-карты

Поддержка нескольких спящих режимов.

Встроенный Lwip и FreeRTOS

Поддержка режима работы STA / AP / STA + AP

Поддержка конфигурации сети Smart Config / AirKiss одним щелчком мыши

Поддержка вторичного развития

Передача изображения на домашнее интеллектуальное устройство

Беспроводной мониторинг

Умное сельское хозяйство

Беспроводное распознавание QR

Сигнал беспроводной системы позиционирования

И другие приложения IoT

Рабочее напряжение 4,75-5,25 В

SPIFlash по умолчанию 32Мбит

ОЗУ внутренняя 520 КБ + внешняя 8 МБ PSRAM

Wi-Fi 802.11b / g / n / e / i

Bluetooth Bluetooth 4.2BR / EDR и стандарт BLE

Поддержка интерфейса (2 Мбит / с) UART, SPI, I2C, PWM

Поддержка tf-карты, максимальная поддержка 4G

IO порт 9

Скорость последовательного порта по умолчанию 115200 бит / с

Спектральный диапазон 2400 ~ 2483,5 МГц

Форма антенны Антенна на плате, усиление 2 дБи

Формат вывода изображения: JPEG (поддержка только OV2640), BMP, GRAYSCALE

Способ упаковки ДИП-16

Мощность передачи 802.11b

17 ± 2 дБм (@ 11 Мбит / с)

802.11g

14 ± 2 дБм (@ 54 Мбит / с)

802.11n

13 ± 2 дБм (@ MCS7)

Чувствительность приема CCK, 1 Мбит / с

-90 дБм

CCK, 11 Мбит / с

-85 дБм

6 Мбит / с (1 / 2BPSK)

-88 дБм

54 Мбит / с (3/464-QAM)

-70 дБм

MCS7 (65 Мбит / с, 72,2 Мбит / с)

-67 дБм

Потребляемая мощность Выключите вспышку

180 мА при 5 В

Включите вспышку и установите максимальную яркость: 310 мА при 5 В

Глубокий сон

минимальное энергопотребление может достигать 6 мА при 5 В

Современный сон

самый низкий может достигать 20 мА при 5 В

Легкий сон

самый низкий может достигать 6,7 мА при 5 В

Безопасность WPA / WPA2 / WPA2-Enterprise / WPS

Рабочая температура -20 ℃ ~ 70 ℃

Условия хранения -40 ℃ ~ 125 ℃, <90% относительной влажности

Вес 10 г
