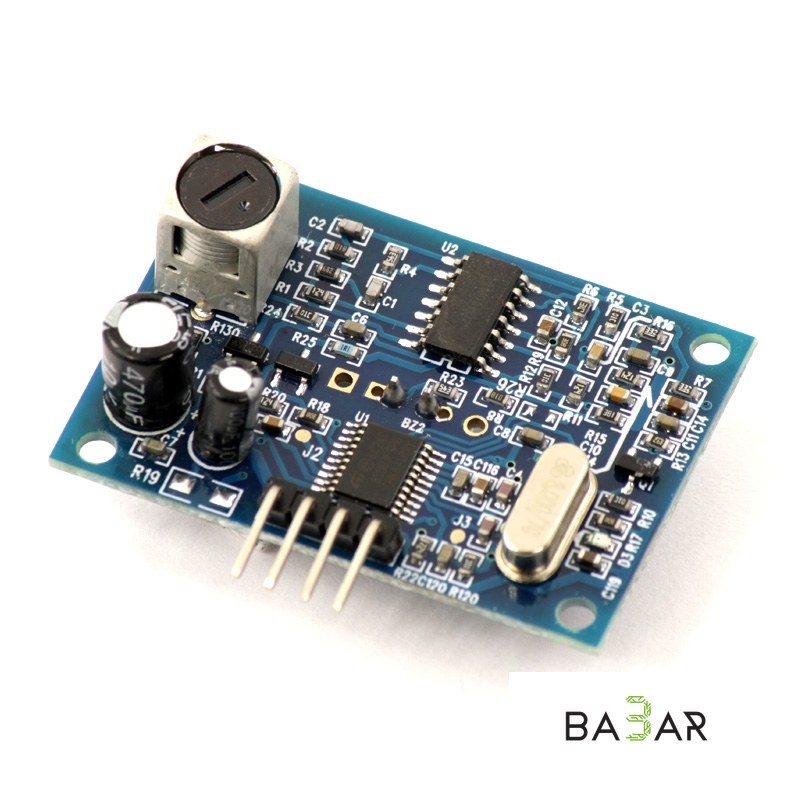

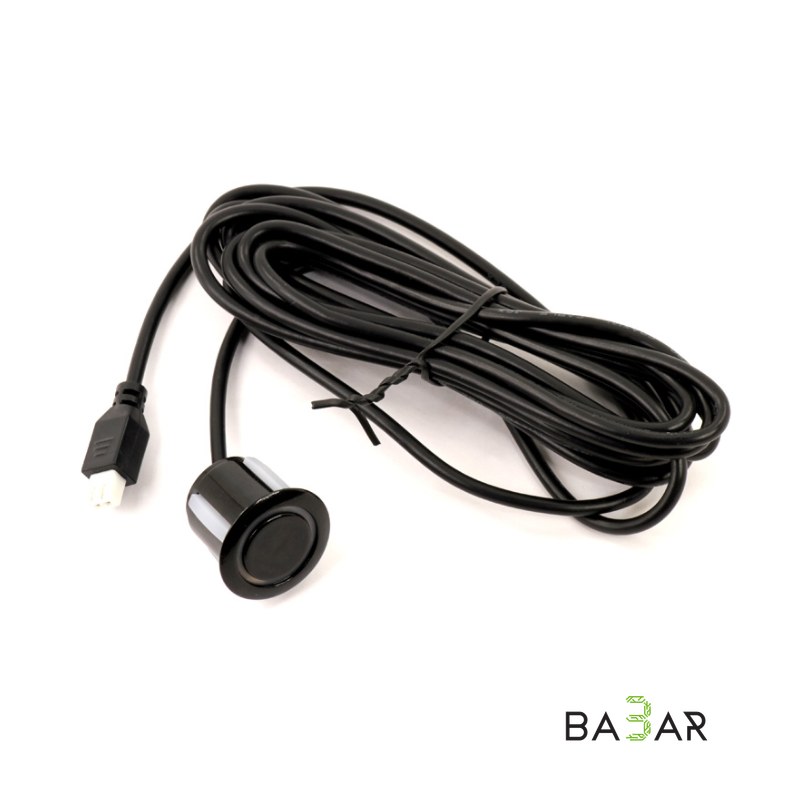

Герметичный ультразвуковой датчик расстояния JSN-SR04M

Главное достоинство ультразвукового датчика расстояния JSN-SR04M — герметичный корпус, который позволяет использовать датчик в условиях, где его аналоги (например, HC-SR04) работать не могут. Принцип измерения основан на отправке звукового сигнала частотой 40 кГц и подсчёте времени его возврата после отражения от препятствия. Работать с датчиком можно как через стандартную библиотеку Arduino Ultrasonic.h, так и без неё.

Контактная группа модуля

• 5V — плюс питания
• GND — земля, минус питания
• Trig — цифровой вход; для запуска измерения подать логическую единицу на 10 мкс
• Echo — цифровой выход; высокий уровень держится в течение времени возврата сигнала

Применение

• Измерение расстояния во влажных и пыльных условиях
• Уровнемеры в ёмкостях
• Робототехника и автоматизация

Характеристики

Модель

JSN-SR04M

Частота

40 кГц

Корпус

герметичный

Интерфейс

Trig / Echo

Совместимость

Arduino, библиотека Ultrasonic.h
