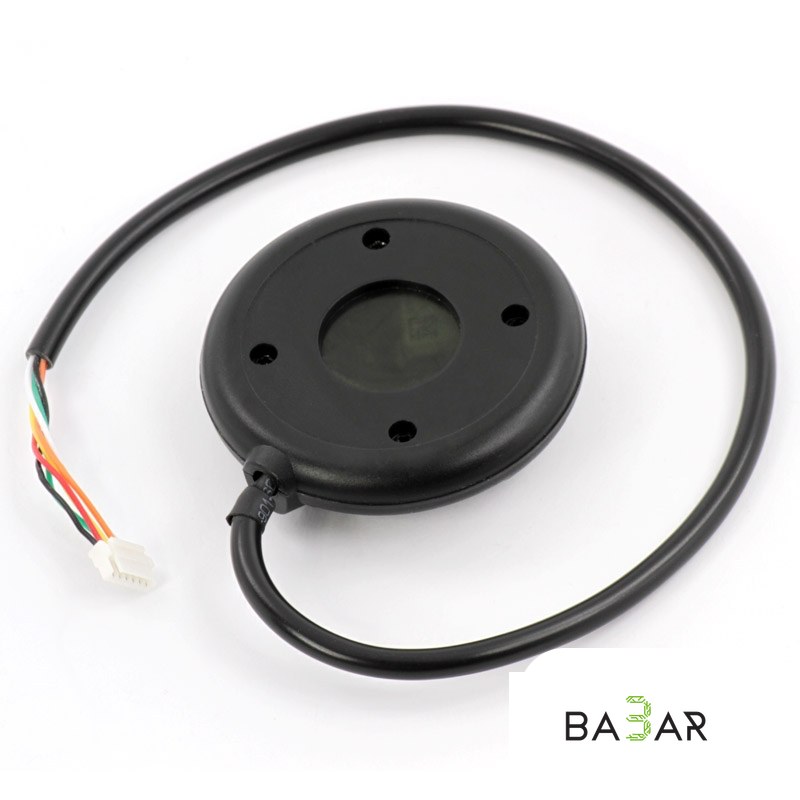

GPS модуль Ublox NEO-M8N с компасом HMC5883L для дронов и роботов

GPS-модуль uBlox NEO-M8N со встроенным компасом — решение для точной навигации. Модуль применяется в FPV-дронах, навигационных роботах и Arduino-трекерах.

Встроенный компас HMC5883L работает по шине I2C. Модуль обеспечивает горячий старт менее 1 секунды и частоту обновления до 10 Гц, а его чувствительность составляет -167 дБм.

Применение

• FPV-дроны
• Навигационные роботы
• Arduino-трекеры

Распиновка

• КРАСНЫЙ — VCC (+5 В)
• ЧЁРНЫЙ — GND
• ЗЕЛЁНЫЙ — TX (GPS)
• ЖЁЛТЫЙ — RX (GPS)
• ОРАНЖЕВЫЙ — SCL (компас)
• БЕЛЫЙ — SDA (компас)

Характеристики

Модуль

uBlox NEO-M8N

Компас

HMC5883L, шина I2C

Чувствительность

-167 дБм

Горячий старт

< 1 с

Частота обновления

до 10 Гц

Питание

+5 В
