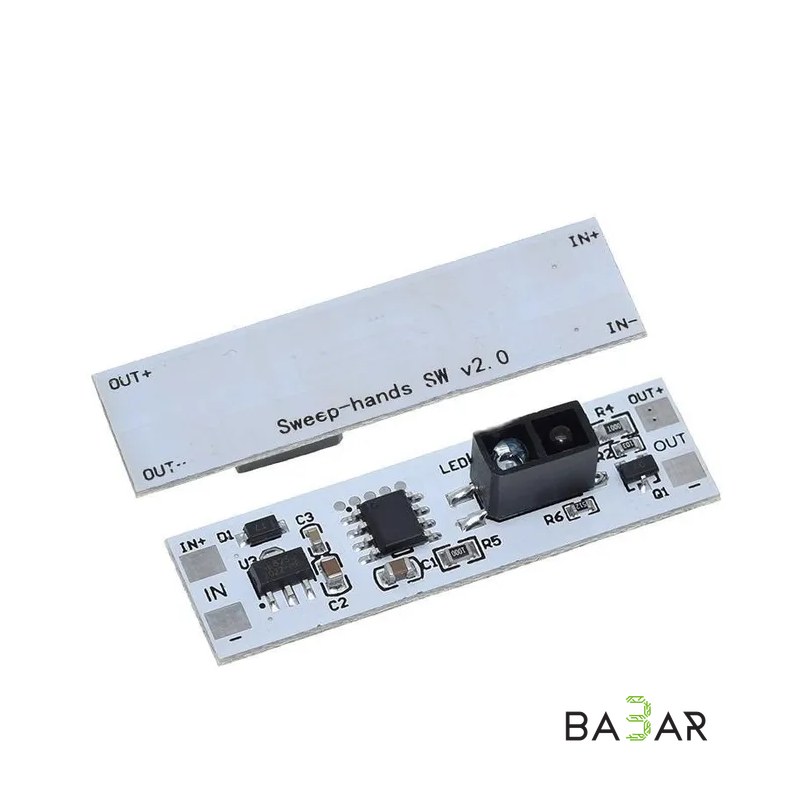

Инфракрасный датчик движения XK-GK-4010A — взмах руки, 3–12 В, ток до 3 А

Инфракрасный датчик движения XK-GK-4010A реагирует на движение или взмах руки и работает в двух режимах: триггерном (первое приближение включает, второе выключает) и режиме концевика (приближение включает нагрузку, удаление отключает). Выбор режима выполняется установкой или снятием перемычки R0: запаянная перемычка — режим концевика, свободная — режим триггера.

Питание подаётся на контакты VCC (плюс) и GND (минус), выход — OUT+ и OUT-. Обозначения нанесены на обратной стороне платы. Крепление предусмотрено двусторонним скотчем или термоклеем.

Применение

• Бесконтактное управление освещением и нагрузкой
• Сенсорные включатели по взмаху руки
• Автоматизация и DIY-проекты

Характеристики

Модель

XK-GK-4010A

Диапазон чувствительности

от 10 до 50 мм

Мощность нагрузки

36 Вт

Ток нагрузки

3 А

Напряжение питания

от 3 до 12 В

Дальность срабатывания

от 3 до 10 см

Ток в режиме ожидания

10 мА при 12 В
