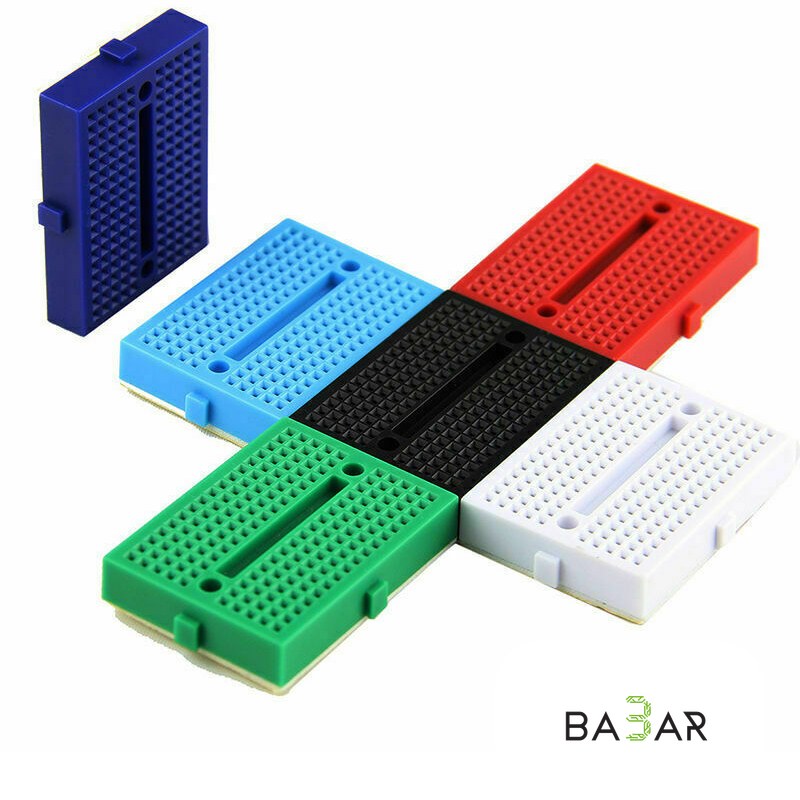

МАКЕТНАЯ ПЛАТА БЕЗ ПАЙКИ SYB-170 БЕЛАЯ 170 PIN

Беспаечная на 170 точек небольшая и легкая макетная плата. Благодаря своим небольшим размерам она незаменима при конструировании небольших роботов на базе Arduino. С помощью этой макетную плату можно осуществлять сборку и настройку схем для любых роботов и систем мехатроники без использования паяльника. Это во много раз ускоряет процесс создания и отладки всех функций создаваемого робота.

Беспаечная макетная плата состоит из матрицы прямоугольных контактных посадочных мест со стандартным расстоянием между ними 2,54 мм., объединенных в шины по 5 контактов для каждой из имеющихся 34-х групп.

макетной платы:

170 контактов (34 группы по 5 контактов)

Размеры макетной платы (длина x ширина x высота): 45,7 x 35,6 x 9,4 мм

Тип пластика

ABS plastic

Материал контактов

позолота (фосфорная бронза нанесена на сплав никеля)

Максимально допустимая кратковременная температура: до + 150 °C

Рабочая температура эксплуатации

от -20 °C до + 80 °C

Количество соединений для контактов

≥ 10000 раз

Диапазон захвата контактов

от 0,4мм. до 0,7мм. ( от 29AWG до 20AWG )

Сопротивление контакта

100mΩ (Max)

Сопротивление изолятора

1000mΩ (Min.)

Вес макетной платы

14 грамм

Цвет макетной платы

белый

Электронные компоненты с двухрядным расположением контактов, например: микросхемы, устанавливаются по центру макетную плату вдоль осевой линии, таким образом к каждой из ножек установленной микросхемы возможно подключить без пайки еще четыре контакта.

Под основанием макетной платы имеется специальный двусторонний скотч, чтобы можно было легко прикрепить ее к корпусу или к печатной плате.

Цвет пластика из которого изготовлена макетная плата может быть: красный, желтый, белый, синий, зеленый или черный. Это позволяет без труда вписать беспаечную макетную плату в любой создаваемый проект робота.
