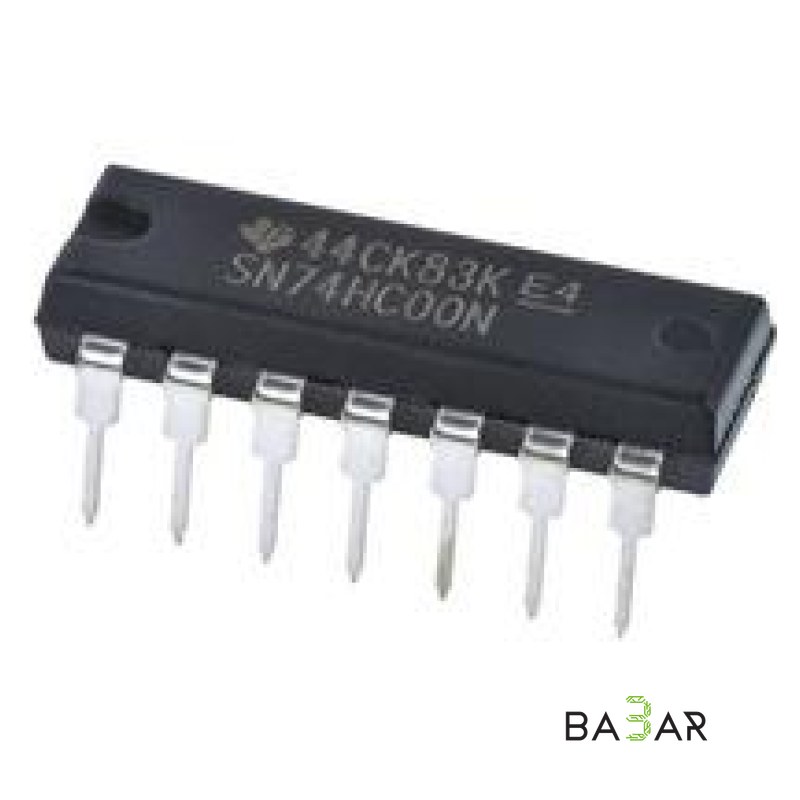

Микросхема 74HC00N — 4 элемента 2И-НЕ (NAND), DIP-14
₸150.00✓ В наличии(25 шт)
Логическая микросхема 74HC00N (КР1564ЛА3): четыре элемента 2И-НЕ в корпусе DIP-14. Высокоскоростная КМОП, питание 2–6 В, совместима с LSTTL по выводам.
- Артикул:
- 679
74HC00N — четыре логических элемента 2И-НЕ (NAND), аналог КР1564ЛА3. Микросхема предназначена для работы при напряжении питания от 2 В до 6 В и по входным и выходным уровням совместима с другими микросхемами серий КМОП.
Это высокоскоростное КМОП-устройство с кремниевым затвором, совместимое по выводам с маломощной TTL-логикой Шоттки (LSTTL). Соответствует стандарту JEDEC №7А.
Применение
- Цифровые логические схемы
- Учебные и любительские проекты
- Совместная работа с КМОП и LSTTL
Характеристики
- Технология
- HC (высокоскоростная КМОП)
- Функция
- логическое И-НЕ (NAND)
- Напряжение питания
- 2 В – 6 В
- Рабочая температура
- -40 °C…+125 °C
- Максимальный выходной ток
- 5.2 мА
Число каналов: 4
Число входов на канал: 2
Корпус: DIP-14
