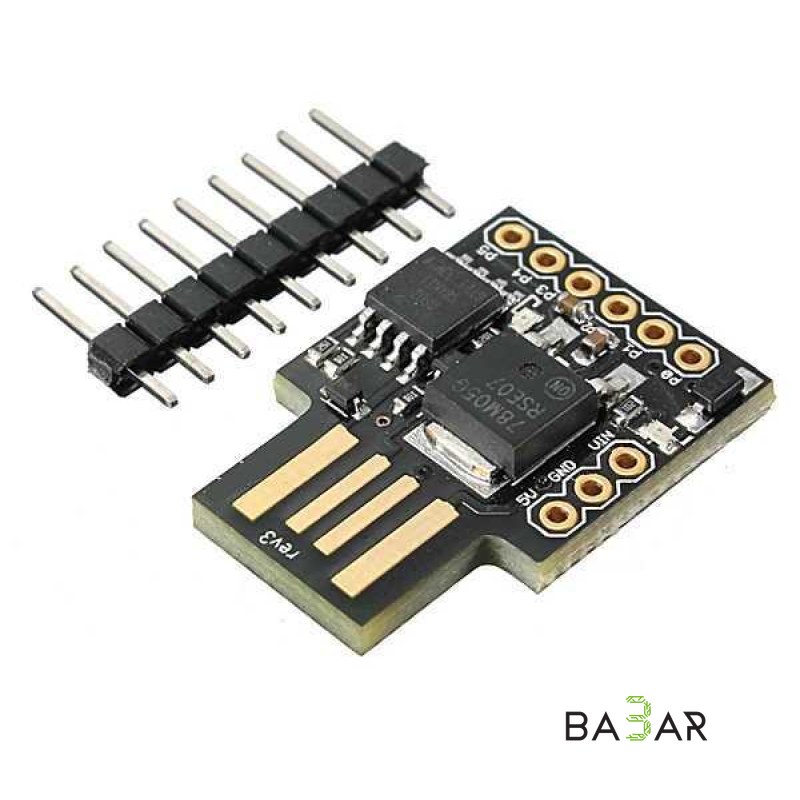

Mini ATtiny85 USB, Отладочная плата

Mini ATtiny85 USB, Отладочная плата предназначена для разработки устройств с минимальными требованиями к периферии и возможностью непосредственного подключения к USB интерфейсу компьютера для программирования и отладки. У контроллера выведено 6 выходов и все они доступны для использования. Два зарезервировано для работы с USB интерфейсом, к одному подключен светодиод. Для разработки можно использовать среду разработки Arduino IDE (OSX/Win/Linux).

Питаться устройство может от USB интерфейса, внешнего источника напряжением 5В и напряжением от 7В до 12В от внутреннего стабилизатора напряжения 5В 500мА.

Функции выводов контроллера

Р0 — ARef, SDA, DI, PWM

P1 — DO, PWM

P2 — D/A, SCK

P3 — D/A, USB+

P4 — PWM, D/A, USB-

P5 — D/A

Микроконтроллер

ATTINY85

Внутренний генератор

8МГц

Объем памяти программ

8Кбайт (6Кбайт доступных)

Аппаратные интерфейсы

SPI, I2C

ШИМ

3 канала

АЦП

4 канала
