Модуль датчика Холла 3144E с цифровым и аналоговым выходом

Модуль датчика Холла 3144E представляет собой готовую сборку со всей необходимой обвязкой для самого датчика эффекта Холла. На выходе модуль даёт два типа сигнала: аналоговый (AO) и цифровой (DO). Аналоговый выход можно подключить к АЦП микроконтроллера, а изменения на цифровом выходе фиксировать любым портом ввода-вывода. Для формирования цифрового сигнала применён компаратор LM393.

На плате установлены два светодиода: красный сигнализирует о наличии питания, зелёный светится, когда на выходе DO установлен 0.

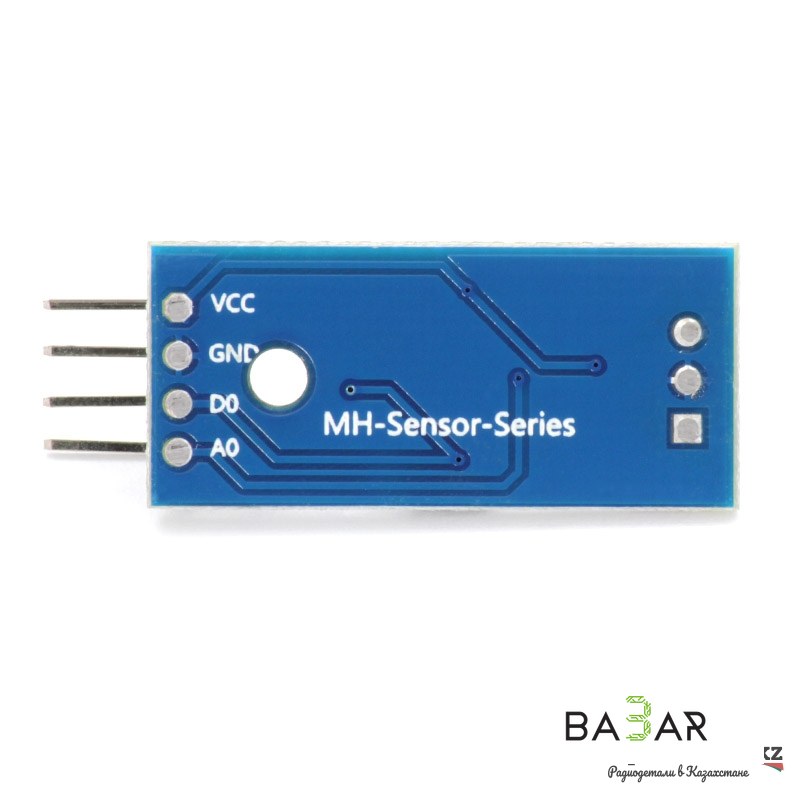

Контактная группа модуля

• VCC — питание
• GND — земля, общий провод
• DO — цифровой выход
• AO — аналоговый выход

Преимущества

• Два выхода: аналоговый и цифровой
• Компаратор LM393 для цифрового сигнала
• Индикация питания и состояния выхода
• Готовая обвязка датчика

Применение

• Определение наличия магнитного поля
• Тахометры и счётчики оборотов
• Проекты на Arduino и микроконтроллерах

Характеристики

Датчик

эффект Холла 3144E

Компаратор

LM393

Выходы

AO (аналоговый), DO (цифровой)

Индикация

2 светодиода (питание, состояние DO)

Выводы

VCC, GND, DO, AO
