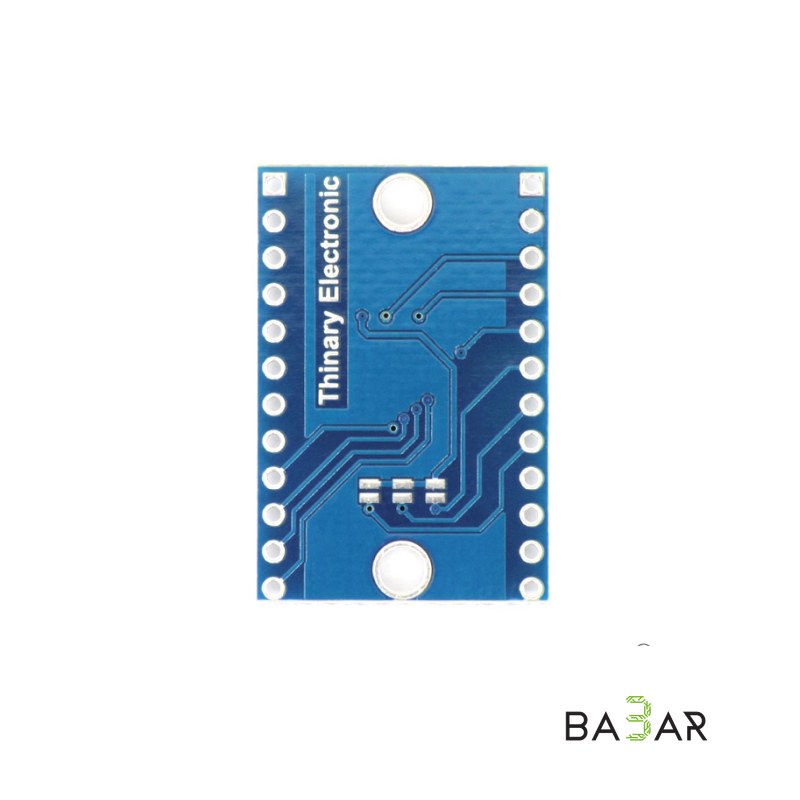

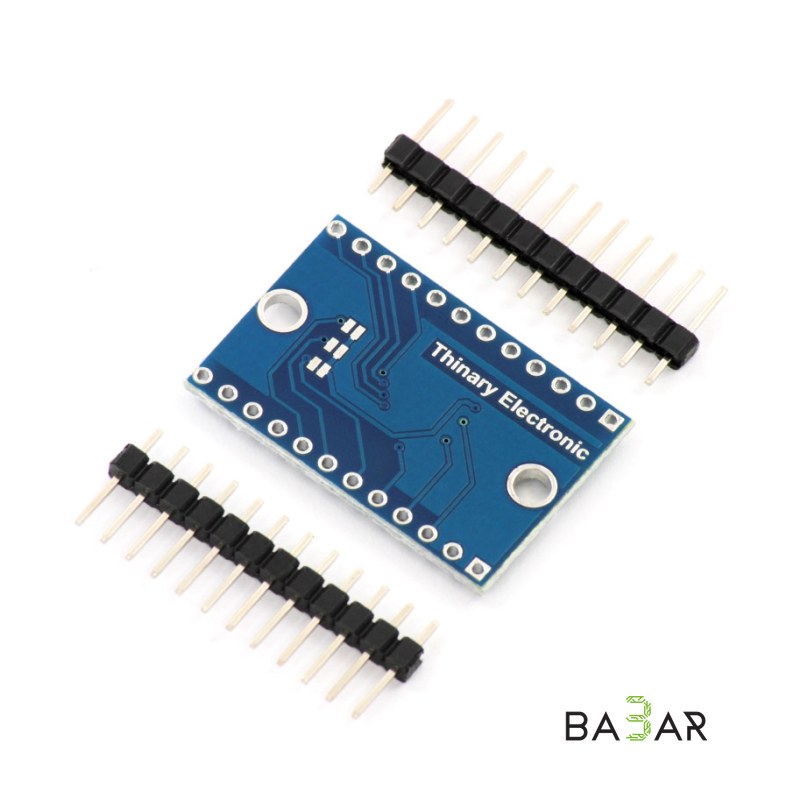

Модуль I2C-мультиплексора TCA9548A (8 каналов)

Модуль I2C-мультиплексора на микросхеме TCA9548A позволяет подключить к одной шине I2C несколько устройств, в том числе с одинаковыми адресами. Мультиплексор подключается к микроконтроллеру (ведущему устройству), а датчики и модули подключаются к его портам, выступая ведомыми устройствами.

Для выбора порта нужно обратиться по адресу мультиплексора (по умолчанию 0x70) и записать в регистр конфигурации номер активного порта. Можно активировать сразу несколько портов. Дальнейшая работа ведётся так же, как при прямом подключении устройства к микроконтроллеру, с использованием привычных библиотек.

Преимущества

• Подключение устройств с совпадающими I2C-адресами
• Изменение адреса мультиплексора пинами A0, A1, A2
• Работа в роли преобразователя логических уровней по каждому каналу
• Удобное подключение 3-вольтовых модулей к 5-вольтовой плате

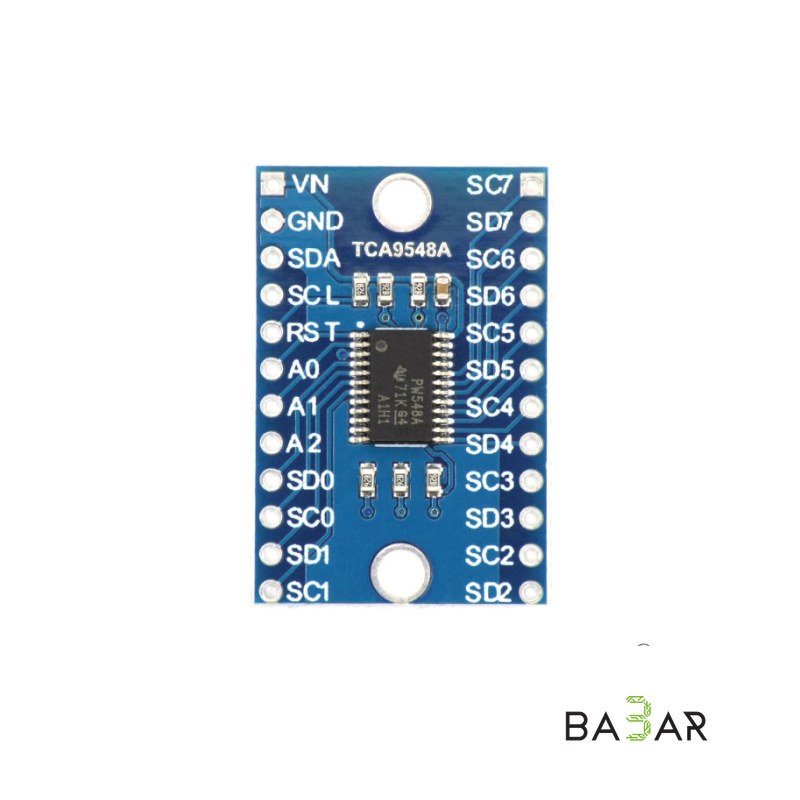

Контактная группа модуля

• Vin — питание +5 В
• GND — «земля»
• SCL — тактовая линия I2C для связи с ведущим устройством
• SDA — линия данных I2C для связи с ведущим устройством
• RST — линия сброса (для сброса соединить с GND)
• A0 — бит адреса (+1 при подключении к Vin)
• A1 — бит адреса (+2 при подключении к Vin)
• A2 — бит адреса (+4 при подключении к Vin)
• SC0…SC7 — линии SCL для периферийных устройств
• SD0…SD7 — линии SDA для периферийных устройств

Характеристики

Микросхема: TCA9548A

Количество каналов: 8

Интерфейс

I2C

Адрес по умолчанию

0x70
