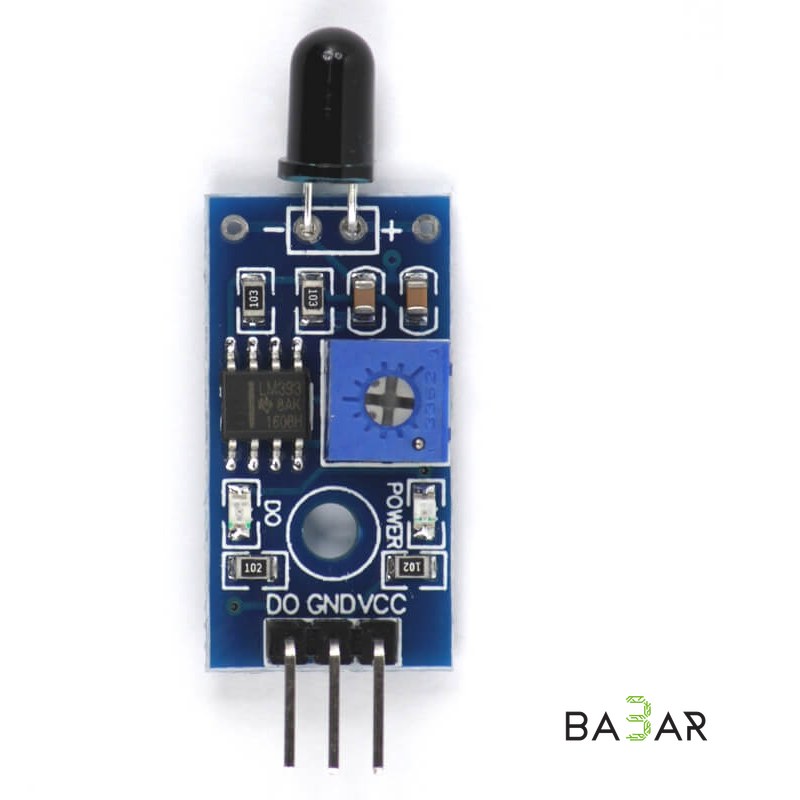

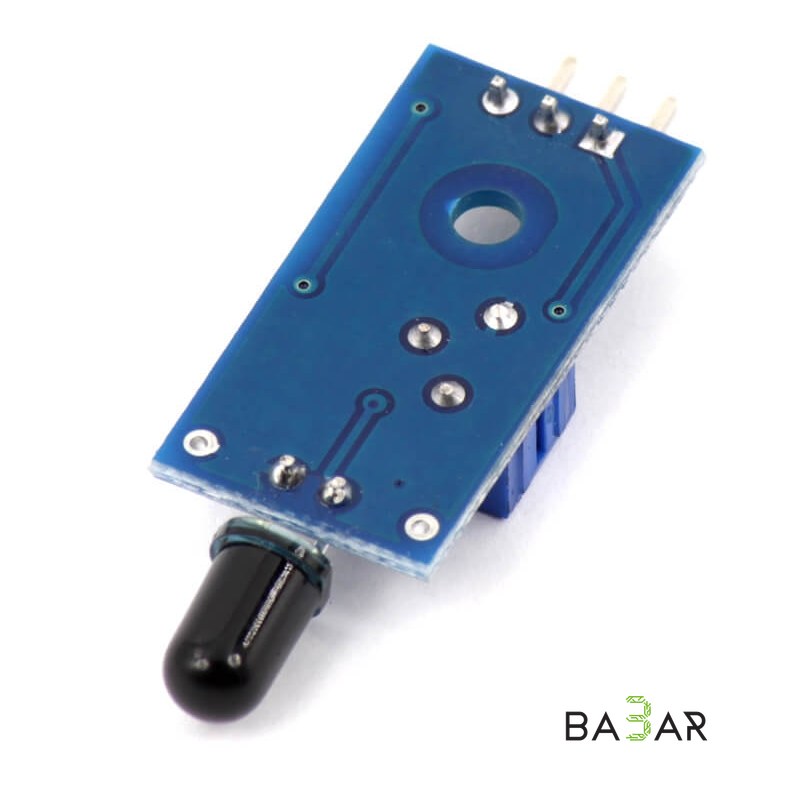

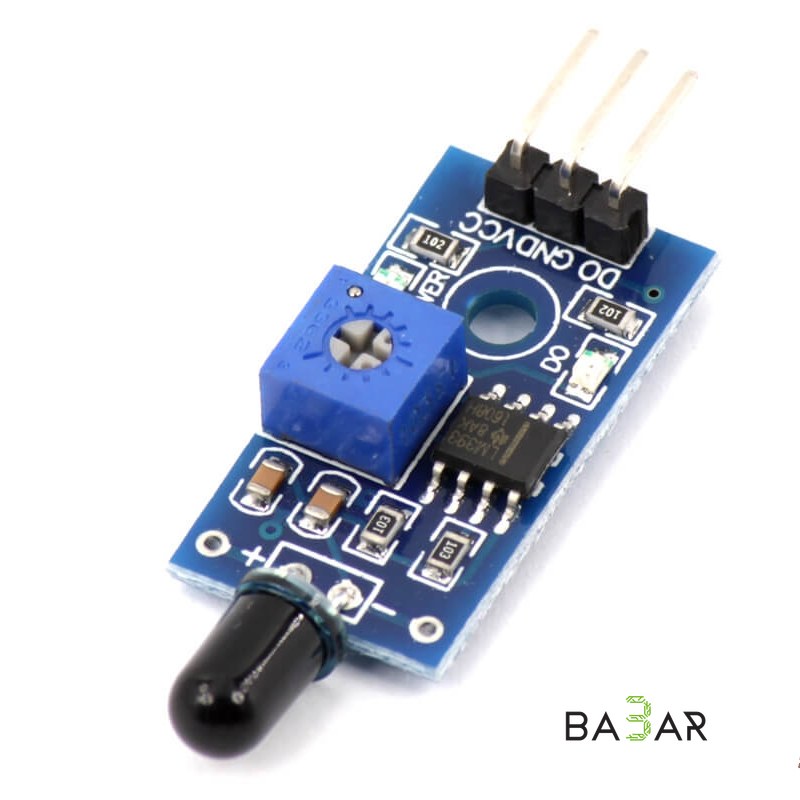

Модуль инфракрасного приёмника (датчик пламени)

ИНФРАКРАСНЫЙ (ИК) ДАТЧИК ОГНЯ/ПЛАМЕНИ ДЛЯ ARDUINO

Датчик пламени состоит из, собственно, фотопринимающего диода, рассчитанного на длину волны в диапазоне от 760 до 1100 нм и компаратора, построенного на микросхеме LM393.

С помощью переменного резистора можно настроить порог срабатывания компаратора для получения стабильной логической единицы при обнаружении достаточного количества инфракрасного излучения.

Угол, в котором приёмник способен определить излучение – 60 °. Расстояние – около 1 м.

ОСНОВНЫЕ ДОСТОИНСТВА

компактный размер – 46×16 мм

совместимость с шилдами для подключения датчиков

работа как от 3.3 В, так и от 5 В

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

датчик для сигнализации

определение количества инфракрасного излучения для умной теплицы

датчик успешного поджига для удалённого пиропульта

КОМПЛЕКТАЦИЯ

1 × ИК датчик пламени
