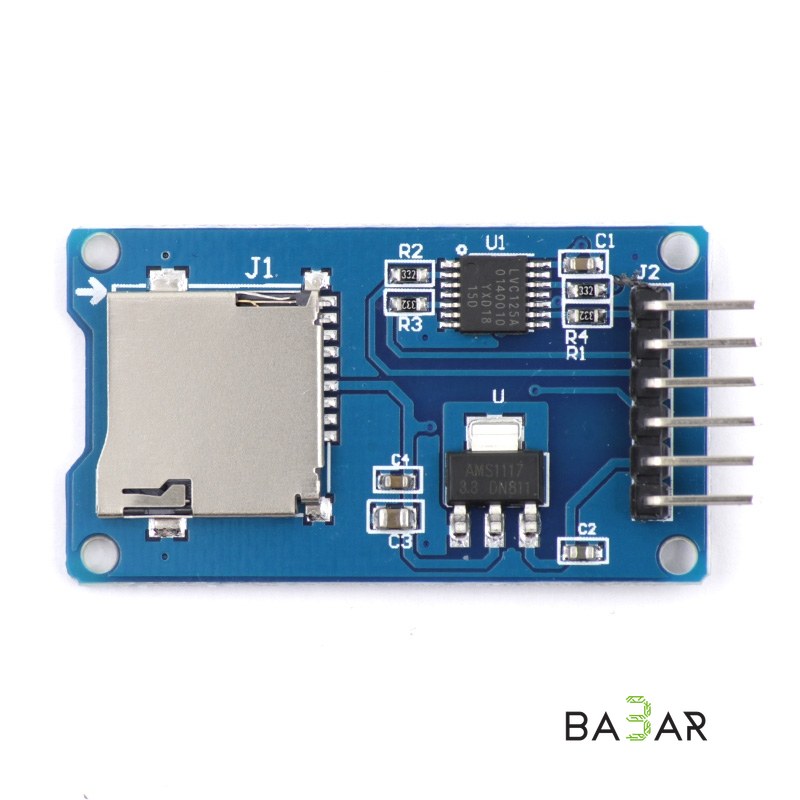

Модуль микро SD карты с преобразователем уровней для Arduino

Функции

Поддержка карт Micro SD, Micro SDHC (высокоскоростная карта)

Плата преобразования уровня, которая может работать с уровнем 5 В или 3,3 В

Интерфейс связи — стандартный интерфейс SPI.

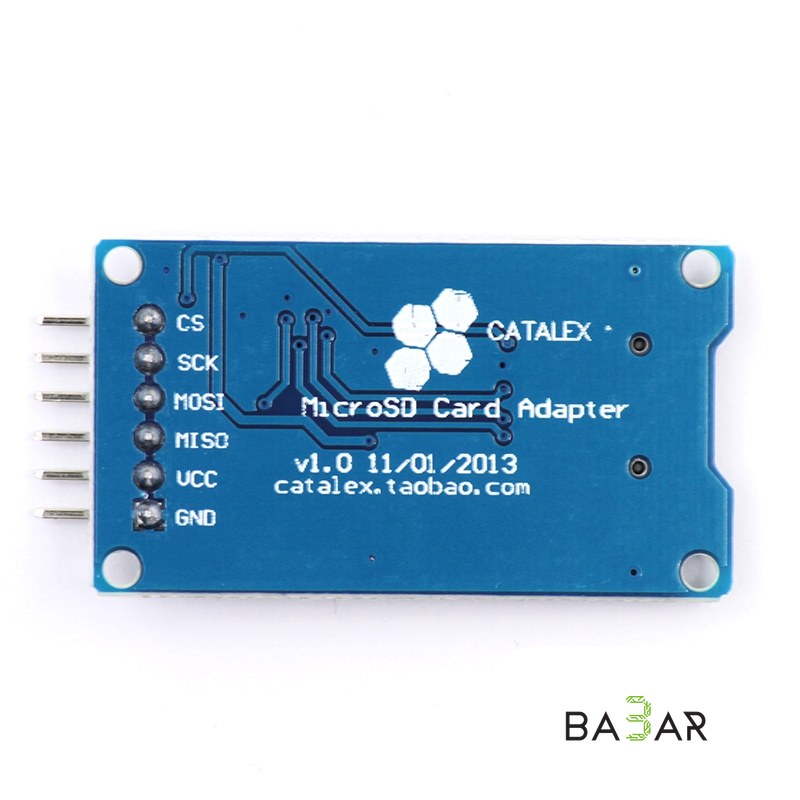

Интерфейс управления: всего шесть контактов (GND, VCC, MISO, MOSI, SCK, CS), GND на землю,

VCC — источник питания, MISO, MOSI, SCK — шина SPI, CS — контакт сигнала выбора микросхемы;

Схема регулятора 3,3 В

выход регулятора LDO 3,3 В в качестве микросхемы преобразователя уровня, питание карты Micro SD;

Схема преобразования уровня

карта Micro SD в направлении сигналов в 3,3 В, карта Micro SD в направлении интерфейса управления Сигнал MISO также преобразуется в 3,3 В, общая система микроконтроллера AVR может считывать сигнал;

Разъем для карты Micro SD

да, так как корпус бомбодержателя обеспечивает легкую вставку и извлечение карты.

Позиционные отверстия

4 отверстия для позиционирования винтов M2 диаметром 2,2 мм, простота установки и позиционирования, достижение межмодульного комбинирования;

Технические характеристики

Питание

4,5 В — 5,5 В, 3,3 В плата регулятора напряжения

Отверстия для позиционирования

4 винта M2, диаметр отверстия для позиционирования 2,2 мм

Интерфейс управления

GND, VCC, MISO, MOSI, SCK, CS

Размер:45 x 28 мм

Вес нетто: 6 г
