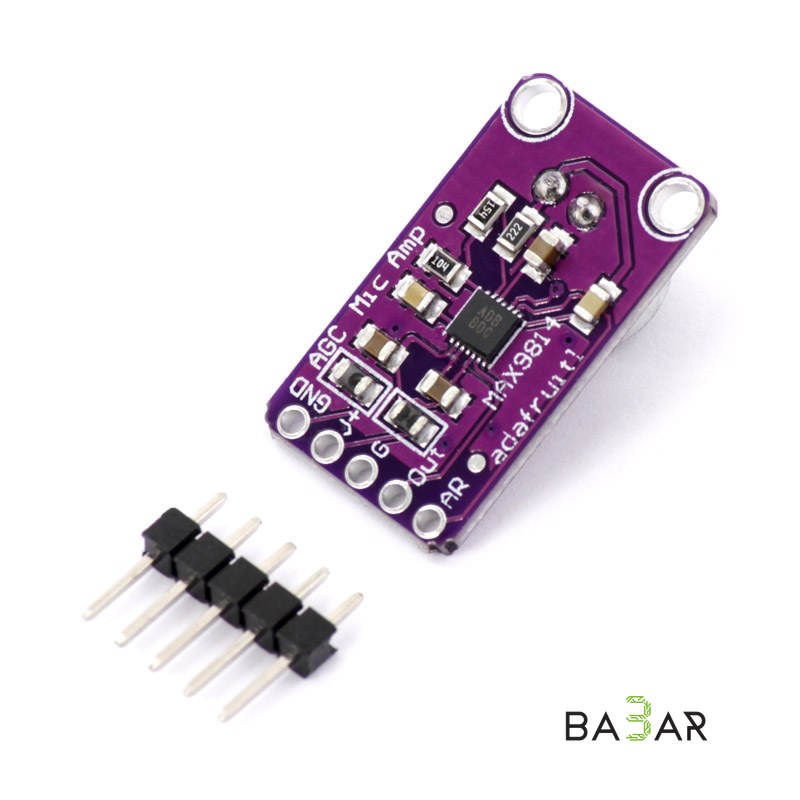

Модуль микрофона с усилителем MAX9814 и АРУ

Модуль микрофона с усилителем MAX9814 предназначен для записи и анализа звука в окружающем пространстве. Малошумящий предусилитель имеет фиксированный коэффициент усиления 12 дБ, а каскад регулируемого усиления настраивается автоматически от 20 дБ до 0 дБ в зависимости от напряжения выходного сигнала и порога АРУ.

Среди достоинств модуля — широкий динамический диапазон, низкий коэффициент шума и искажений, а также возможность выбора коэффициента усиления.

Преимущества

• Широкий динамический диапазон
• Низкий коэффициент шума и искажений
• Автоматическая регулировка усиления (АРУ)
• Выбор коэффициента усиления выходного каскада

Применение

• Запись звука
• Анализ окружающего звука
• Голосовые и аудиопроекты

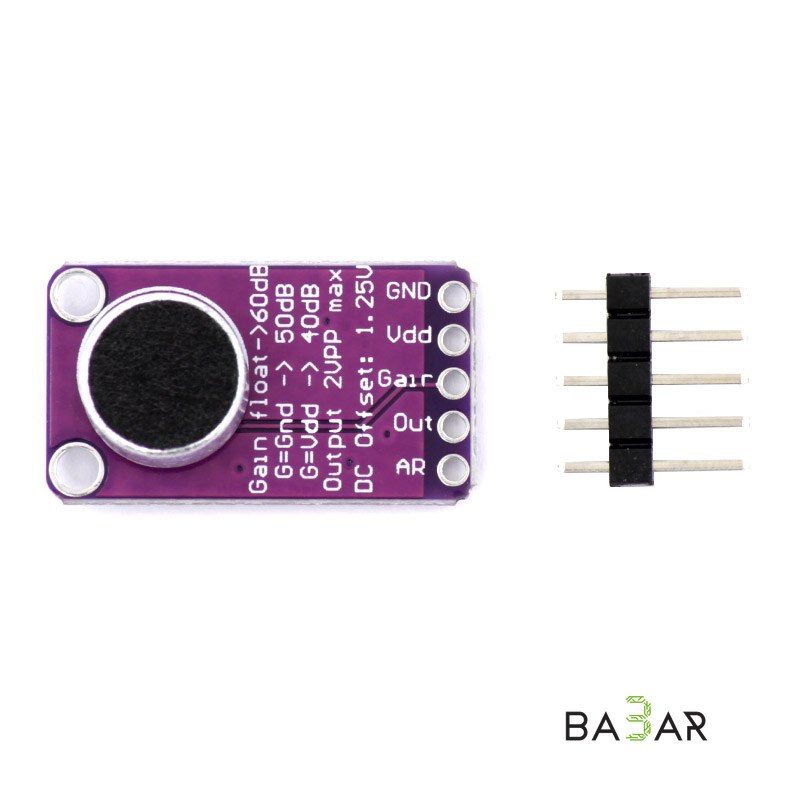

Настройка усиления (контакт Gain)

• Gain соединён с Vdd — 40 дБ
• Gain соединён с GND — 50 дБ
• Gain не подключён — 60 дБ

Назначение выводов

• GND — общий провод (земля)
• Vdd — питание
• Gain — управление коэффициентом усиления выходного каскада
• Out — выход звукового сигнала
• AR — вход обратной связи

Характеристики

Микросхема

MAX9814

Фиксированное усиление предусилителя

12 дБ

Регулируемый каскад

0–20 дБ

Выбираемое усиление

40/50/60 дБ
