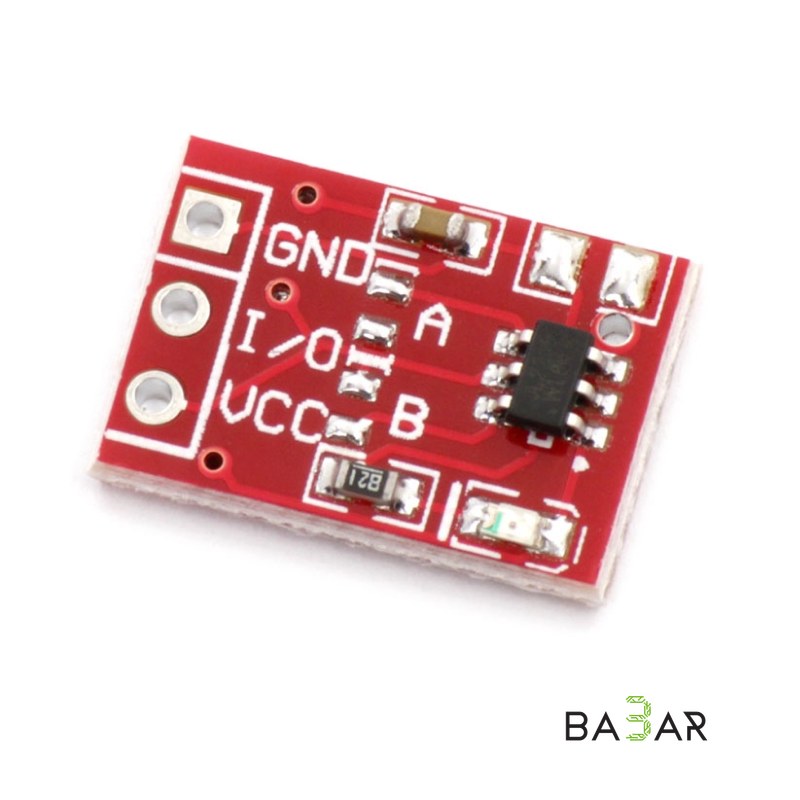

Модуль сенсорной кнопки на базе TTP223

МОДУЛЬ СЕНСОРНОЙ КНОПКИ TTP223

Принцип работы Модуля сенсорной кнопки состоит в отслеживании изменения частоты генератора, зависящей от величины емкости внешнего открытого колебательного контура. При этом предусмотрена регулировка чувствительности сенсора за счет дополнительно подключаемого конденсатора, емкостью от 0 пФ до 50 пФ.

На практике срабатывание микросхемы TTP223 может происходить на расстоянии от 0 до 5 мм. Модуль рассчитан на рабочее напряжение от 2 В до 5,5 В. Максимальное время отклика 220 мс. Время готовности к работе после подачи напряжения — 0,5 с.

Выход «Q» — КМОП, настраиваемый перемычками на плате. Перемычка «A» — предварительно устанавливает начальный уровень на выходе, логические 0/1. Перемычка «B» — включение/выключение режима фиксации.

ОСНОВНЫЕ ДОСТОИНСТВА

Отсутствие подвижных частей, высокая износостойкость

Помехозащищенность

Возможность использования с внешними силовыми ключами

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

Системы охранно-пожарной сигнализации

Разработка приборных панелей для бытовых и промышленных устройств

Создание комплексов для обучения основам схемотехники

КОМПЛЕКТАЦИЯ

1 × Модуль сенсорной кнопки TTP223

ПОДКЛЮЧЕНИЕ И БИБЛИОТЕКИ

Для подключения кнопки на плате предусмотрены три контакта: VCC — «плюс» питания; OUT — выход; GND — общий провод. Для управления мощными нагрузками кнопка может использоваться в сочетании с внешними силовыми ключами.

Например, для подключения модуля силового ключа IRF520 вывод OUT кнопки соединяется с выводом SIG на плате ключа, при соединенных контактах GND на обоих платах.
