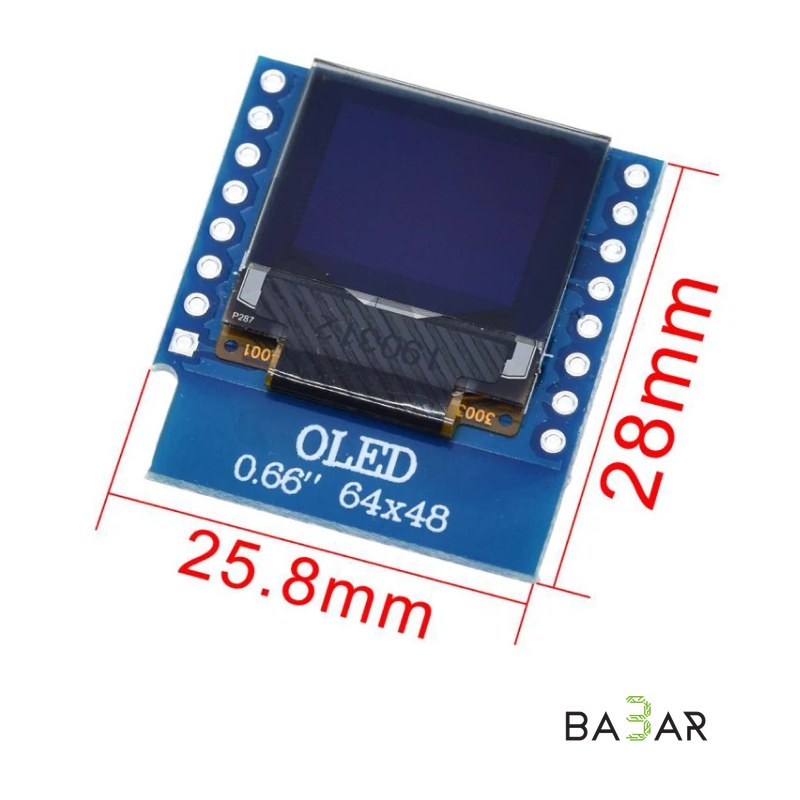

OLED-дисплей 0.66" 64×48 I2C SSD1306 для WeMos D1 mini
₸1,400.00Предзаказ
Монохромный OLED-дисплей 0.66" с разрешением 64×48 на контроллере SSD1306. Интерфейс I2C (адрес 0x3C/0x3D), шилд для WeMos D1 mini, совместим с ESP32, AVR, STM32.
- Артикул:
- 582
OLED-дисплейный модуль с диагональю 0,66" и разрешением 64×48 пикселей разработан как шилд для платформы WeMos D1 mini, а также совместим с ESP32, AVR, STM32 и другими микроконтроллерами. Дисплей обеспечивает яркое и чёткое монохромное изображение и использует интерфейс I2C для передачи данных.

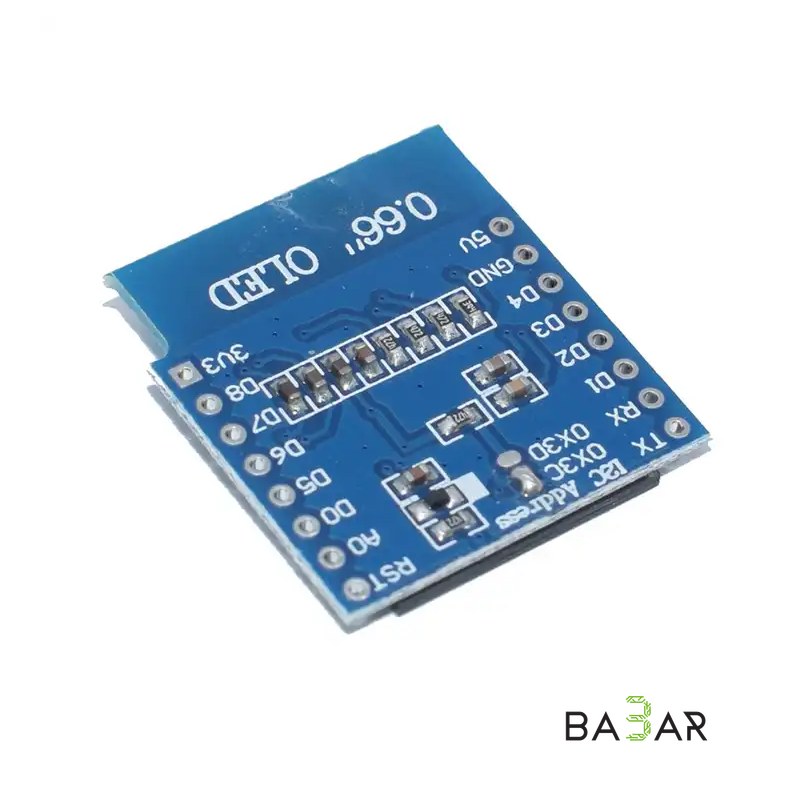

Шилды WeMos устанавливаются на плату D1 mini без проводов. Адрес на шине I2C выбирается на обороте платы: центральная контактная площадка соединяется с одной из крайних, рядом с которыми указан адрес 0x3C или 0x3D.
Характеристики
- Тип дисплея: OLED, монохромный (белый/чёрный)
- Размер экрана: 64×48 пикселей (0.66")
- Контроллер дисплея: SSD1306
- Шина передачи данных: I2C
- Адрес I2C: 0x3C (по умолчанию) или 0x3D
- Используемые выводы: D1 (SCL), D2 (SDA), 3V3, GND
Подключение
- Перед установкой к выводам припаиваются разъёмы из комплекта
- Шилд устанавливается на WeMos D1 mini без проводов
- Вырезы у вывода 3V3 на всех платах должны располагаться с одной стороны
Совместимость
- WeMos D1 mini, ESP32, AVR, STM32 и др.
Применение
- Компактный дисплей для IoT-устройств
- Вывод текста и показаний датчиков
