Осциллограф FNIRSI DSO138 PRO — 200 кГц, цветной дисплей

FNIRSI DSO138 PRO — осциллограф начального уровня с полосой 200 кГц и частотой дискретизации 2.5 MS/s. Поставляется в оригинальном корпусе из печатных плат с большим цветным дисплеем.

От прежних DSO-138 модель отличается крупным цветным экраном, удобным управлением и более производительным контроллером, который точнее отображает сигналы. Для подключения используется коннектор BNC и стандартные щупы типа P6100. В качестве основного MCU применён ARM-контроллер CH32F103C8T6. Встроенный аккумулятор заряжается по USB-C на базе TP4056, есть доступ к сохранённым осциллограммам.

Особенности

• Цветной TFT-дисплей с подсветкой
• Встроенный аккумулятор 1000 мАч
• Зарядка и доступ к данным по USB-C
• Автоматические измерения и автокалибровка

Применение

• Любительская и учебная отладка схем
• Базовая диагностика электроники
• Карманный измерительный инструмент

Характеристики

Модель

Fnirsi DSO138 PRO

Питание

литиевая батарея 3.7 В, 1000 мАч

Дисплей

2.4″ цветной TFT, 320×240, с подсветкой

Контроллер

32-разрядный Cortex-M3

Каналы: 1

Входной импеданс

1 МОм

Частота дискретизации

до 2.5 млн выборок/с

Полоса пропускания

0–200 кГц

Развязка входа

AC, DC

Режимы запуска

Auto, Normal, Single

Синхронизация

по нарастающему/спадающему фронту с настраиваемым порогом

Измерения

максимум, минимум, среднее, RMS, Vpp, частота, период, рабочий цикл

Глубина памяти

1024 выборки

Погрешность

менее 5%

Автокалибровка

есть

Порт

USB-C, 5 В

Рабочая температура

-20…+50 °C

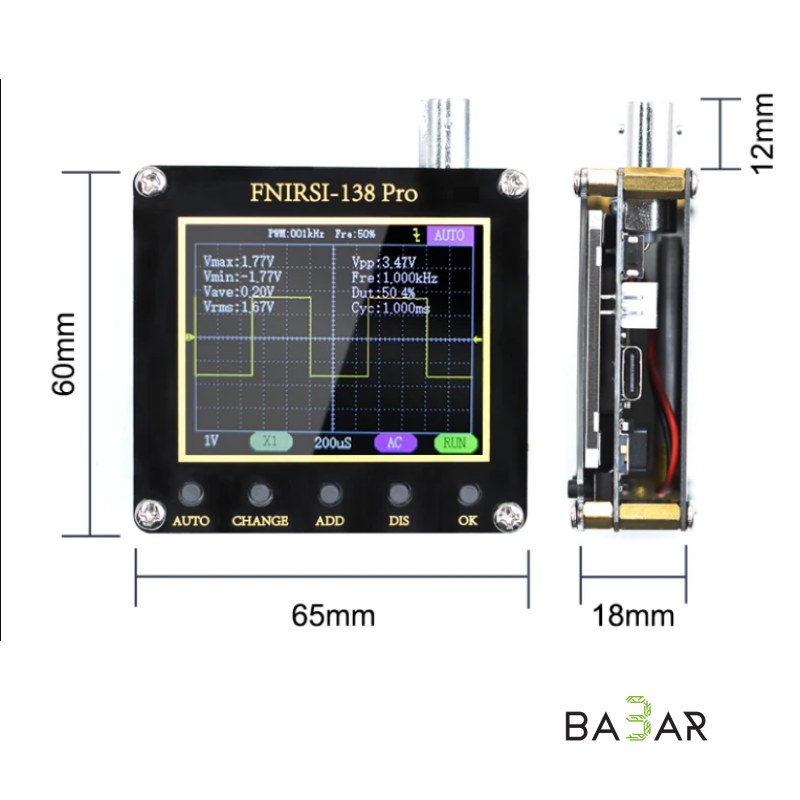

Размеры

65 × 60 × 18 мм

Вес

72 г
