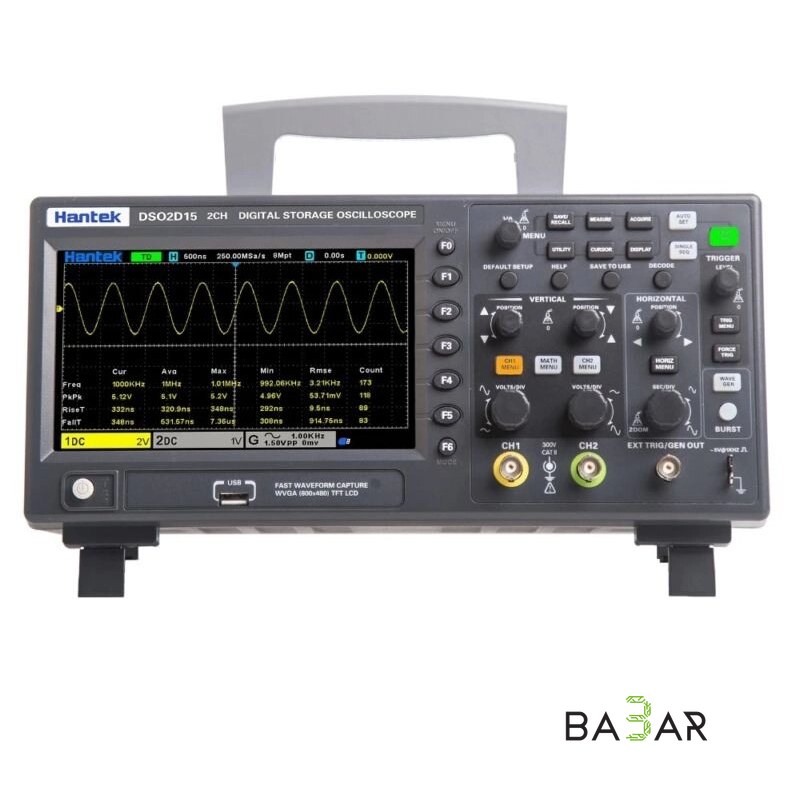

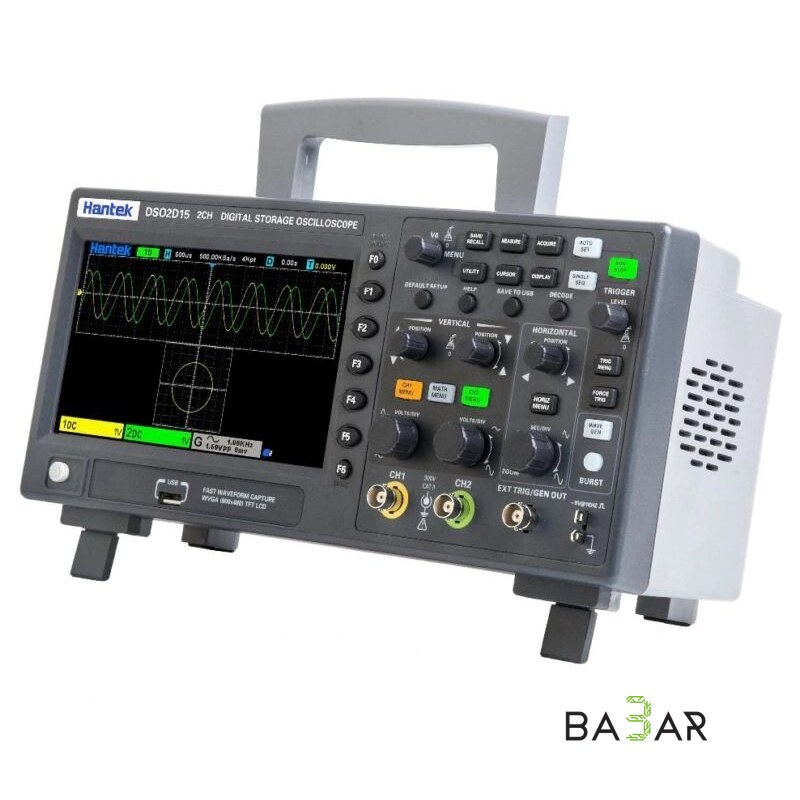

Осциллограф Hantek DSO2D15 — 2 канала, 150 МГц, генератор

Осциллограф Hantek DSO2D15 — экономичный настольный прибор «два в одном»: осциллограф и генератор сигналов в одном корпусе. Подходит для технического обслуживания, ремонта электроники и научно-исследовательских работ.

Два канала управляются независимыми узлами, частота дискретизации в реальном времени достигает 1 GSa/s, а аналоговая полоса пропускания — до 150 МГц на каждый канал.

Особенности

• 2 независимых канала
• Полоса пропускания 150 МГц
• Частота выборки в реальном времени 1 GSa/s
• Глубина памяти до 8M
• Встроенный генератор сигналов 1 канал, до 25 МГц
• Декодирование протоколов RS232/UART, I2C, SPI, CAN, LIN
• 32 вида автоматических измерений со статистикой
• 5-разрядный цифровой вольтметр и 6-разрядный индикатор частоты
• Удалённое управление SCPI, интерфейсы USB host/device

Применение

• Ремонт и обслуживание электроники
• Разработка и отладка цифровых схем
• Учебные и научно-исследовательские задачи

Характеристики

Бренд

Hantek

Дисплей

7″ ЖК TFT, 800×480, 16 млн цветов (24 бит)

Полоса пропускания

150 МГц

Количество каналов: 2

Максимальная частота дискретизации

1 GSa/s

Вертикальная чувствительность

2 мВ/дел — 10 В/дел

Горизонтальная развёртка

2 нс/дел — 100 с/дел

Время нарастания

2.3 нс

Делитель зонда

1X, 10X, 100X, 1000X

Максимальное рабочее напряжение

30 В (1X), 300 В (10X)

Глубина памяти

8M (один канал), 4M (два канала)

Входное сопротивление

1 МОм, 20 пФ

Разрядность АЦП

8 бит

Генератор

частота формирования 200 MSa/s, разрешение 12 бит, до 25 МГц, формы — синус, прямоугольник, импульс, треугольник и др.

Питание

120–240 В (±10%), 45–66 Гц, 30 Вт

Рабочая температура

0…50 °C

Размер

318 × 140 × 150 мм

Вес в упаковке

2,9 кг

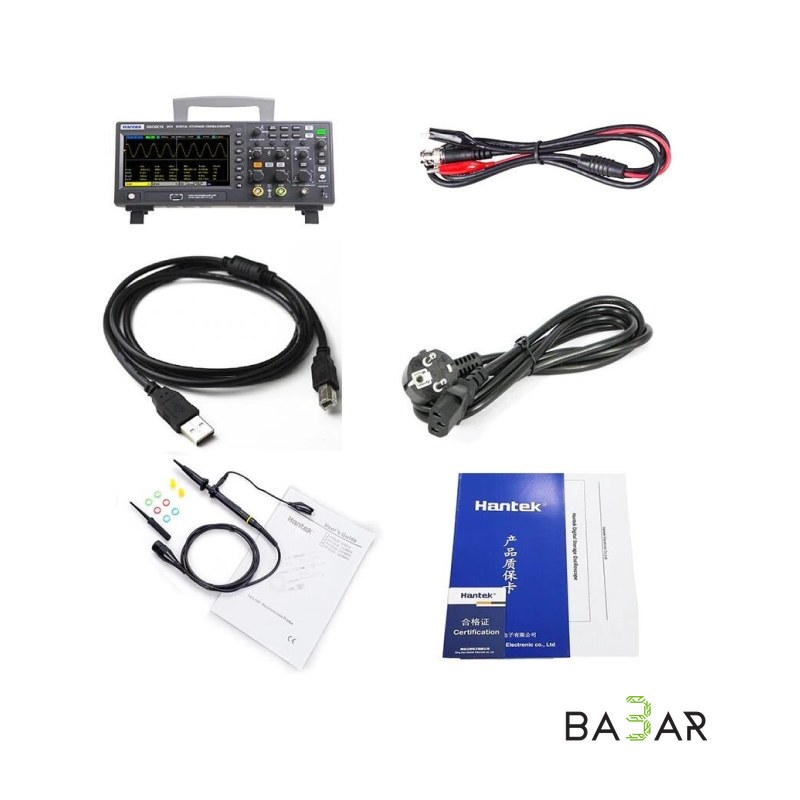

Комплектация

• Осциллограф
• Зонд 100 МГц (1X и 10X) — 1 шт.
• Шнур для генератора
• Шнур питания
• USB-кабель для передачи данных
