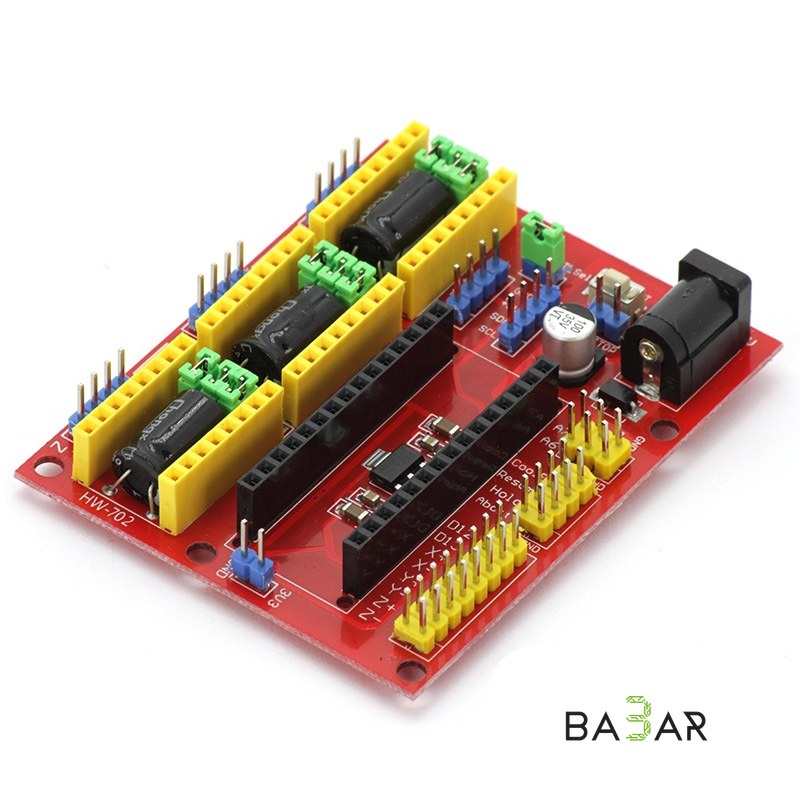

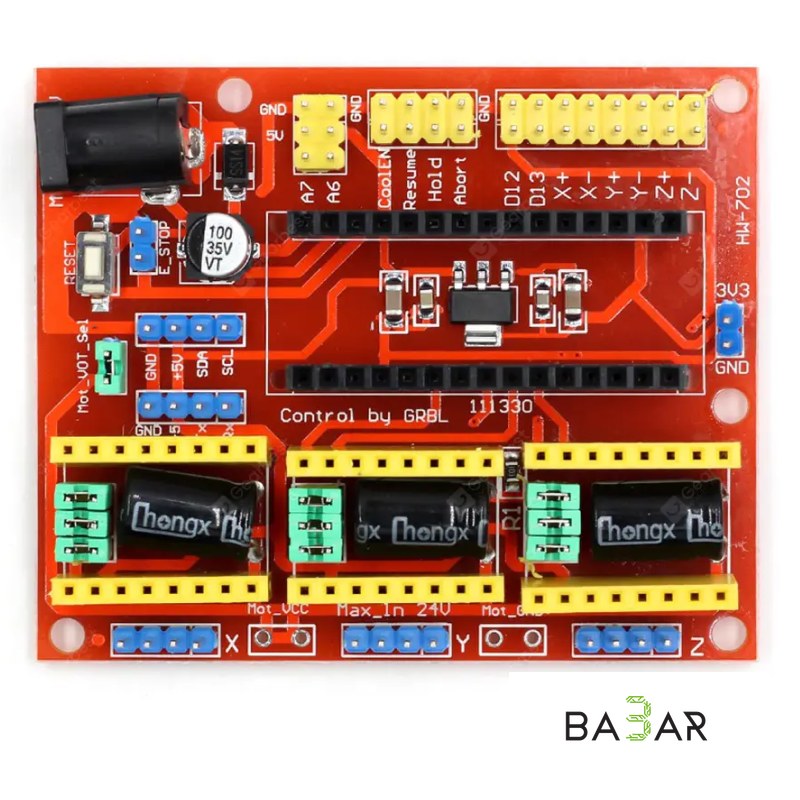

Плата расширения CNC Shield v4 для Arduino Nano (ЧПУ, GRBL)
₸1,300.00✓ В наличии(3 шт)
CNC Shield v4.0 для Arduino Nano: до 3 драйверов A4988/DRV8825, дробление до 1/16 и 1/32, прошивка GRBL, концевые пины. Для станков ЧПУ.
- Артикул:
- 145
Плата расширения CNC Shield v4.0 предназначена для управления станками с ЧПУ на базе Arduino Nano. Шилд поддерживает до 3 драйверов A4988 или DRV8825 и позволяет управлять системой с 1, 2 или 3 осями движения.
Драйверы A4988 обеспечивают дробление шага до 1/16, а DRV8825 — до 1/32. Управление осуществляется через прошивку Arduino GRBL, а обмен данными между микроконтроллером и ПК происходит с помощью G-кодов.
Преимущества
- Поддержка до 3 драйверов A4988 или DRV8825
- Дробление шага до 1/16 (A4988) и до 1/32 (DRV8825)
- Концевые пины для подключения периферии, например кнопки аварийной остановки
- Управление прошивкой GRBL по G-кодам
Применение
- Создание станков с ЧПУ
- Управление шаговыми двигателями по 1–3 осям
Важно
- Для корректной работы GRBL нужно поменять местами номера пинов STEP и DIR для каждого драйвера в файле cpu_map_atmega328p
Характеристики
- Версия
- v4.0
- Драйверы
- A4988 (до 1/16) или DRV8825 (до 1/32)
- Напряжение двигателей
- 7,5–12 В
- Ток
- до 2 А (для DRV8825)
- Совместимость
- Arduino Nano
