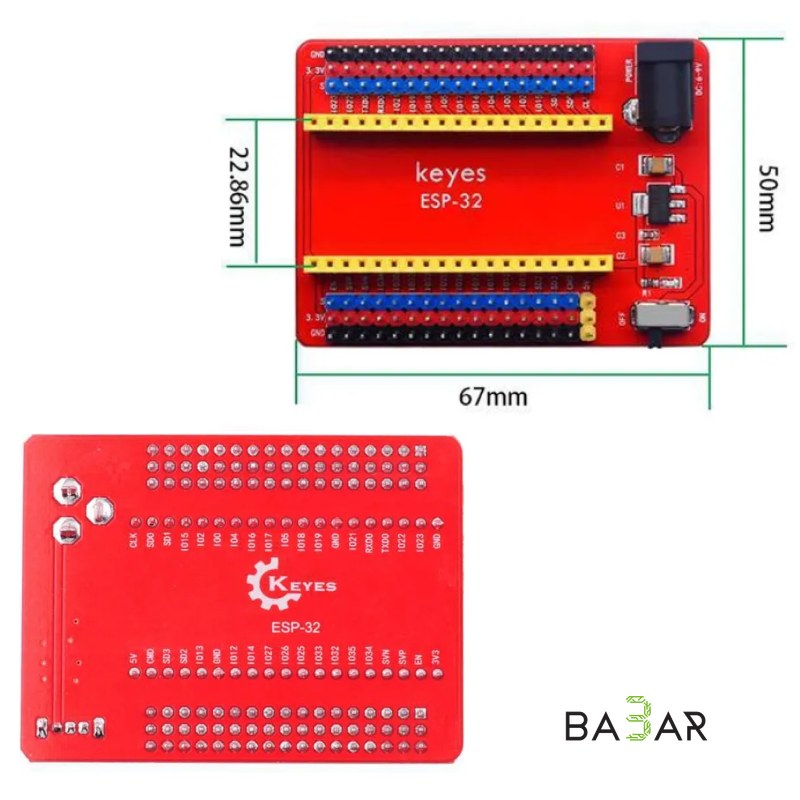

Плата расширения Keyes ESP32 Shield с модулем ESP-WROOM-32

Плата расширения Keyes ESP32 Shield построена на модуле ESP-WROOM-32 и упрощает подключение периферии к ESP32. Питание подаётся напряжением 7-12 В постоянного тока, после чего плата питает модуль ESP32. Стандартные разъёмы с обеих сторон облегчают разработку и отладку, а переключатель управляет подачей питания.

Модуль ESP-WROOM-32 — интегрированное решение с поддержкой Wi-Fi и Bluetooth, включающее менее 10 внешних компонентов: антенные переключатели, преобразователи радиочастотного баланса, усилители мощности, малошумящие усилители, фильтры и модули управления питанием. Используется маломощная 40-нм технология TSMC.

Характеристики

Материал

печатная плата

Размер

приблизительно 6,7x5 см

Микроконтроллер

модуль ESP-WROOM-32

USB-UART микросхема

CP2102-GMR

Напряжение питания

7-12 В постоянного тока

Рабочий ток

60 мА

Максимальная мощность

0,3 Вт

Рабочая температура

от -25°C до +65°C

Режимы Wi-Fi

Station / SoftAP / SoftAP + Station / P2P

Частота Wi-Fi

2,4 ГГц ~ 2,5 ГГц

Bluetooth

стандарты V4.2 BR/EDR и BLE

Применение

• Подключение периферийных устройств к ESP32
• Прототипирование и отладка проектов IoT
