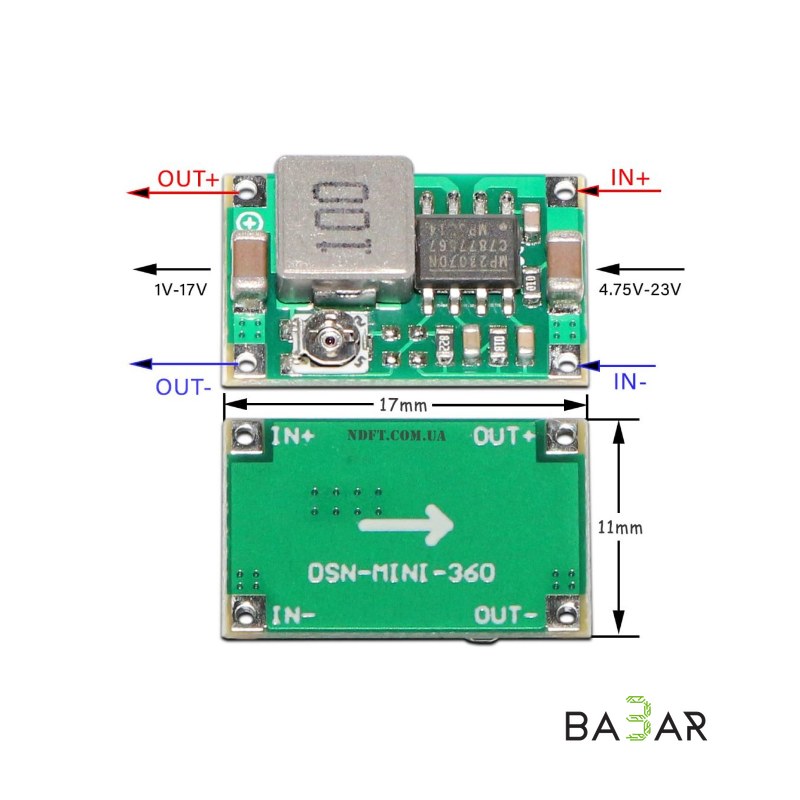

Понижающий DC-DC преобразователь MH Mini-360 4,75–23В, до 3А

MH Mini-360 (DSN Mini-360) — миниатюрный понижающий DC-DC преобразователь на контроллере MP2307DN. Малые габариты дают широкие возможности для применения в DIY-проектах, питании видеокамер и видеорегистраторов в автомобилях, сетевом оборудовании и RC-моделях, а также для зарядки литий-полимерных аккумуляторов 2s–5s.

Выходное напряжение всегда ниже входного и регулируется потенциометром.

Преимущества

• Компактные размеры
• Регулируемое выходное напряжение
• Высокий КПД до 96 процентов
• Защита от перегрева и короткого замыкания на выходе

Характеристики

Маркировка

DSN-Mini-360

Аналоги

Mini-360, MH-Mini-360, HX-Mini-360

Контроллер

MP2307DN

Входное напряжение

4,75–23 В

Выходное напряжение

1–17 В (регулируется потенциометром)

Рабочий ток

до 1,8 А

Максимальный выходной ток

до 3 А

КПД

до 96 процентов

Защита от перегрева

до 160 ℃

Защита от короткого замыкания на выходе

есть

Защита от переполюсовки

нет

Рабочая частота

340 кГц

Пульсации

до 30 мВ

Точность поддержания напряжения

±2,5 процента

Диапазон рабочих температур

от -40 ℃ до +85 ℃

Габариты

17 x 11 x 3,8 мм

Так как защита от переполюсовки отсутствует, при необходимости на вход платы можно установить диод Шоттки. При рабочем токе более 1,8 А рекомендуется дополнительное охлаждение радиатором.

Комплект поставки

• Плата модуля DSN Mini-360 4,75–23 В / 3 А
