Программируемый циклический таймер XY-J04 HCW-M135 с MOSFET, 5–36В

₸2,000.00Предзаказ

Циклический таймер XY-J04 (HCW-M135) с выходом на MOSFET: 0,1с–999мин, питание 5–36В, ток до 15А, до 400Вт, запуск по триггеру. Доставка по Казахстану.

Артикул:: 970

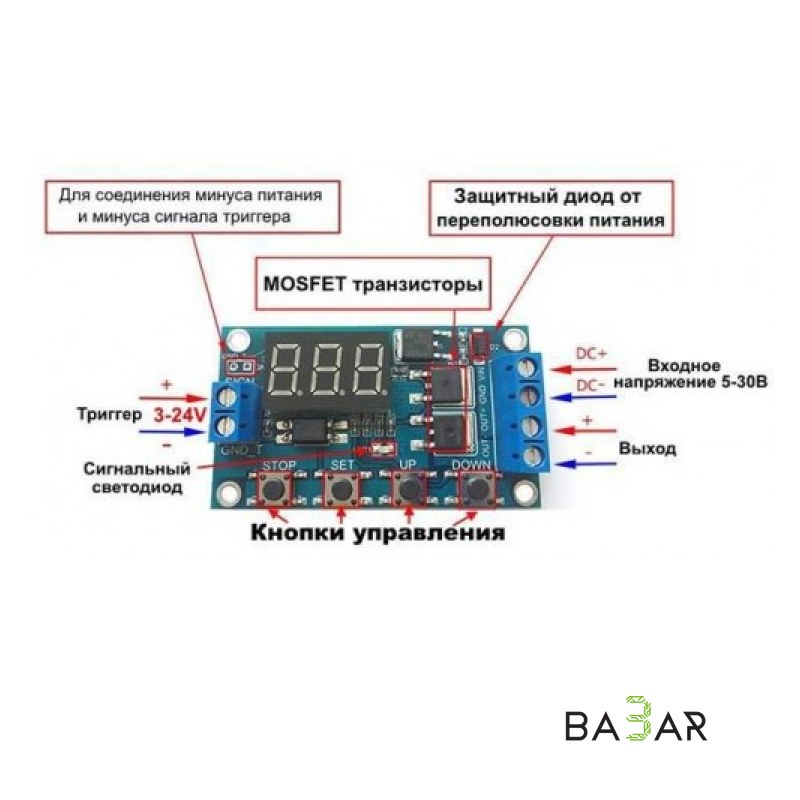

XY-J04 (HCW-M135) — программируемый циклический таймер времени с выходом на MOSFET-транзисторах. Подойдет для периодического включения вентиляции, отопления, LED-освещения, фар, микро-насосов, электромагнитных клапанов и двигателей постоянного тока.

Отличительная особенность — выход выполнен не на контактах реле, а на параллельно включенных MOSFET-транзисторах в ключевом режиме. При срабатывании транзисторы открываются и пропускают на выход напряжение питания модуля. Поддерживается запуск от внешнего триггера, есть LED-индикатор текущего отсчета, режима работы и настройки.

Преимущества

Быстрое переключение состояния на выходе
Защита от переполюсовки питания
Долгий срок службы и неограниченное число переключений
Переключение без электромагнитных помех, шума и искр в отличие от обычного реле
Низкое сопротивление открытых MOSFET — ток до 15 А при комнатной температуре

Характеристики

Диапазон питания: 5–36 В
Потребляемый ток: 15 мА
Коммутируемая нагрузка: 36 В, 15 А DC
Максимальная мощность коммутации: 400 Вт
Напряжение срабатывания триггера: 3–24 В
Рабочая температура: от -40 ℃ до 85 ℃
Диапазон выдержки времени: от 0,1 с до 999 мин
Выход: гальванически не развязан, напряжение на выходе равно входному
Размеры: 6,0 x 3,4 x 1,2 см

Режимы работы

P1.1 — по триггеру реле замыкается и держится время OP, затем выключается
P1.2 — как P1.1, но отсчет можно перезапустить повторным сигналом на Trigger
P1.3 — по триггеру реле включается на время OP, можно прервать повторным сигналом
P-2 — по триггеру выдержка CL, затем замыкание на время OP, ожидание следующего сигнала
P3.1 — похож на P-2, но реле сразу замыкается, доступно число повторений LOP
P3.2 — запуск по питанию, циклы OP и CL повторяются LOP раз или бесконечно
P4 — реле замкнуто, пока есть сигнал на Trigger, после снятия сигнала выключается через время OP

Настраиваемые параметры

OP — время замкнутого состояния
CL — время разомкнутого состояния
LOP — число повторений циклов (1–999 или бесконечно)

Управление кнопками SET, UP, DOWN и STOP с выводом режима и параметров на дисплей. Доставка по Алматы и Казахстану.
