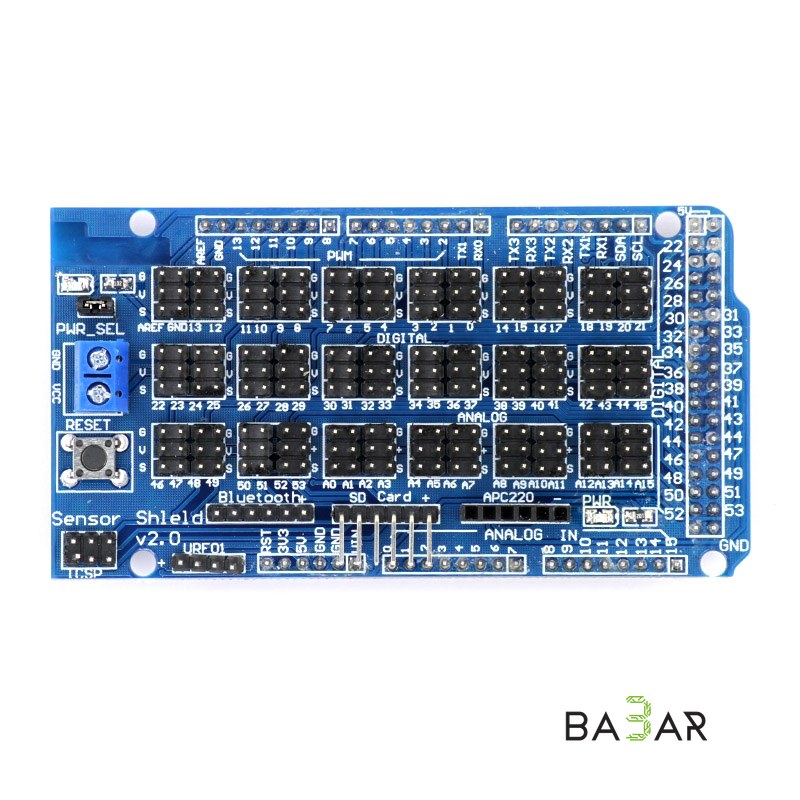

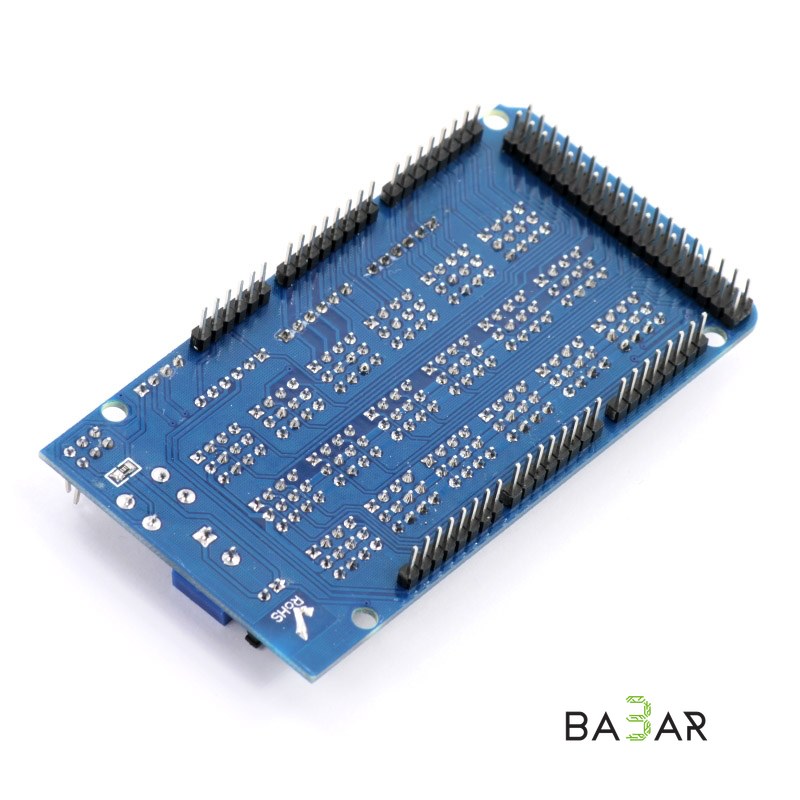

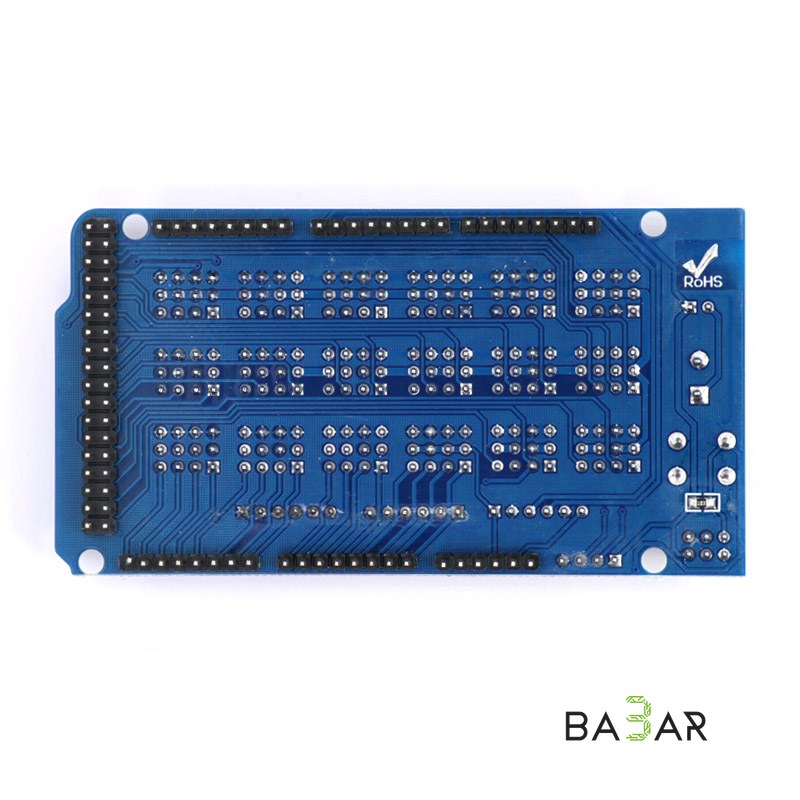

Сенсорный шилд Sensor Shield для Arduino Mega 2560
Плата расширения Sensor Shield для Arduino Mega 2560: подключение датчиков, сервоприводов, реле и модулей. 6 аналоговых входов, порты I2C, RS232, кнопка сброса, индикатор питания. Питание 5 В.
- Артикул:
- 28
Сенсорный шилд (Arduino Mega Sensor Shield) — плата расширения для удобного подключения к Arduino Mega 2560 различных модулей, датчиков, сервоприводов, реле, кнопок и потенциометров. Шилд упрощает реализацию проектов любой сложности, где требуется одновременное подключение нескольких компонентов.
Используется шилд просто: сначала к нему через стандартные интерфейсы подключаются необходимые модули, затем плата устанавливается на контроллер Arduino, после чего подаётся питание. Управление осуществляется самим контроллером, к которому подключён шилд.
На плате предусмотрены кнопка сброса для перезагрузки шилда, светодиод индикации питания и джамперы IIC-COM для переключения между одноимёнными интерфейсами. Для стабильной работы при различных нагрузках важно обеспечить стабильное питание 5 В.
Преимущества
- Одновременное подключение множества модулей
- Удобная установка датчиков, сервоприводов и реле
- Кнопка сброса и индикатор питания
- Переключение интерфейсов джамперами IIC-COM
Интерфейсы и порты
- 6 аналоговых входов
- Аналоговые IO и Buckled порты
- Входы-выходы RS232
- Порт I2C
- Цифровые IO порты
Характеристики
- Совместимость
- Arduino Mega 2560
- Напряжение питания
- 5 В
Аналоговые входы: 6
