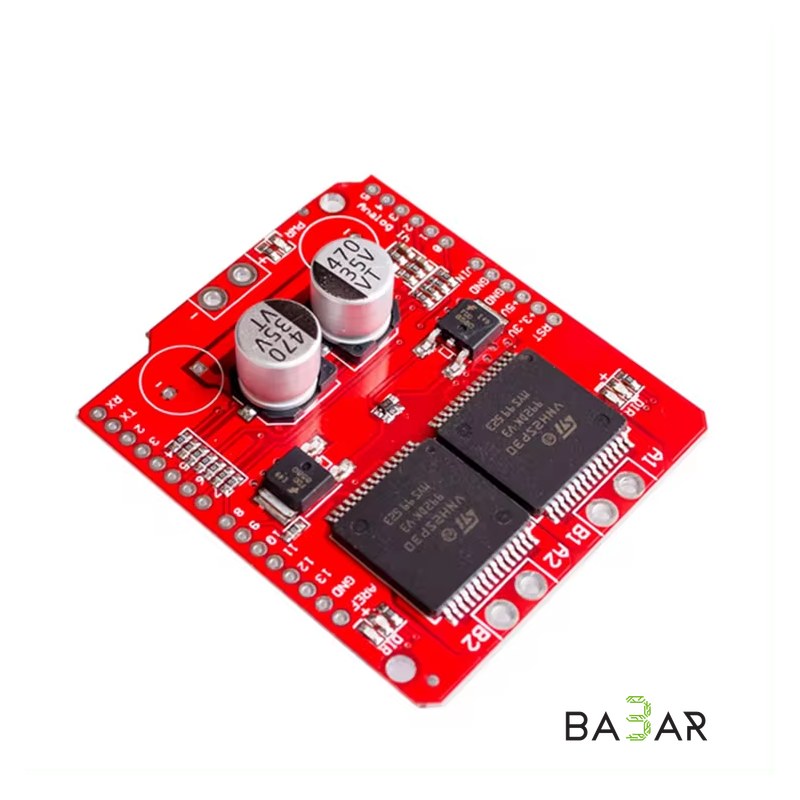

Шилд драйвера двигателя 2 канала, 30A (VNH2SP30)
₸11,400.00✓ В наличии(24 шт)
Длительный ток 15А. Максимальная частота PWM 20kHz
- Артикул:
- 811
Шилд драйвера двигателя 2 канала (VNH2SP30 ).
Напряжение питания 5,5-14В. Максимальный выходной ток 30А. Длительный ток 15А. Максимальная частота PWM 20kHz.
выводов:
- A0
- Enable pin for motor 1
- A1
- Enable pin for motor 2
- A2
- Current sensor for motor 1
- A3
- Current sensor for motor 2
- D7
- Clockwise (CW) for motor 1
- D8
- Counterclockwise (CCW) for motor 1
- D4
- Clockwise (CW) for motor 2
- D9
- Counterclockwise (CCW) for motor 2
- D5
- PWM for motor 1
- D6
- PWM for motor 2
Управление моторами
Motor 0
- STOP
- D7 0, D8 0 & D7 1, D7 1
- CCW
- D7 0, D8 1
- CW
- D7 1, D8 0
Motor 1
- STOP
- D4 0, D9 0 & D4 1, D9 1
- CCW
- D4 0, D9 1
- CW
- D4 1, D9 0
