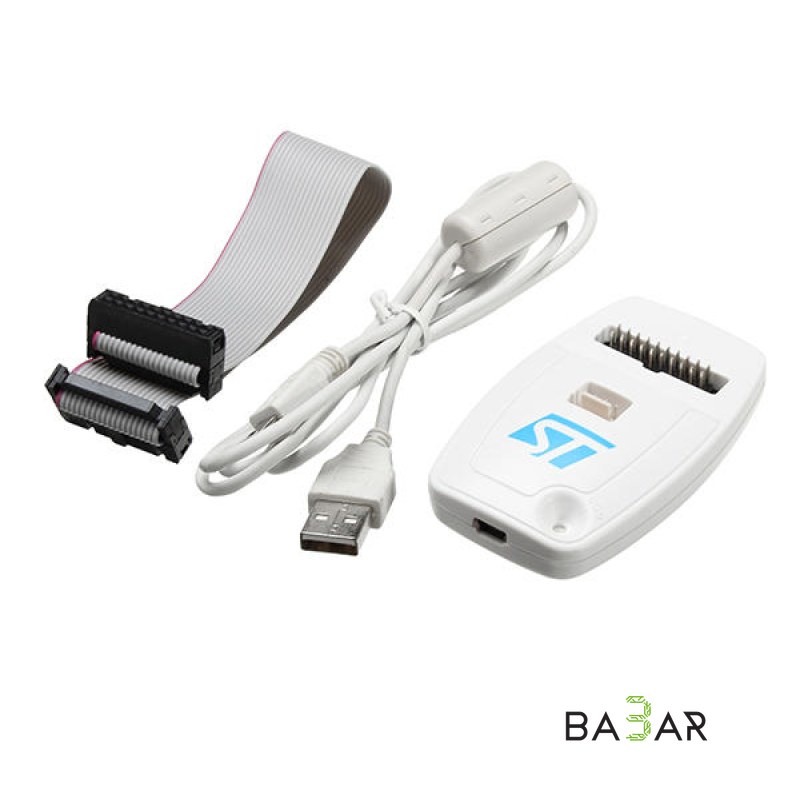

ST-LINK/V2 Внутрисхемный программатор-отладчик JTAG для мк STM8 и STM32

ST-LINK/V2 – внутрисхемный программатор/отладчик для микроконтроллеров серии STM8 и STM32 производства фирмы STMicroelectronics. Отладчик подключается к отладочным платам посредством стандартного JTAG/SWD интерфейса (микроконтроллеры на базе ядра STM32) или посредством SWIM-интерфейса (для микроконтроллеров семейства STM8).

Особенности JTAG-программатора

программирование Flash-микроконтроллеров серий STM8 и STM32;

использование стандартного ARM-совместимого JTAG-разъема для STM32;

поддержка JTAG интерфейсом целевого напряжения 1,65 – 3,6 В;

поддержка всех возможностей SWIM интерфейса: режимы пониженной и повышенной скорости, подключение по стандарту ERNI, штыревой разъем с шагом 2,54 мм, поддержка целевого напряжения от 1,65 В до 5,5 В;

для внутрисхемной отладки микроконтроллеров семейства STM8 используется ST Visual Develop – STVD (версии 4.1.0 или более поздней);

для внутрисхемного программирования микроконтроллеров семейства STM8 используется ST Visual Program – STVP (версии 3.1.0 или более поздней);

для программирования и отладки микроконтроллеров семейства STM32 ST-LINK/V2 может использовать следующие приложения: Atollic toolset TrueSTUDIO (не ниже версии 1.0), IAR toolset EWARM (не ниже версии 5.30), Keil toolset ARM-MDK (не ниже версии 3.3) и TASKING;

поддержка режима самообновления (DFU);

USB Full Speed 2.0 интерфейс для подключения к ПК;

отсутствие необходимости во внешнем питании эмулятора – питание от USB-порта;

напряжение питания +5В.

Технические параметры

Тип устройства

программатор

Совместимость с микроконтроллерами

stm8, stm32 mcu

Ядро

arm, stm8

Интерфейсы подключения и программирования

swd, swim, jtag, usb

Вес, г

136
