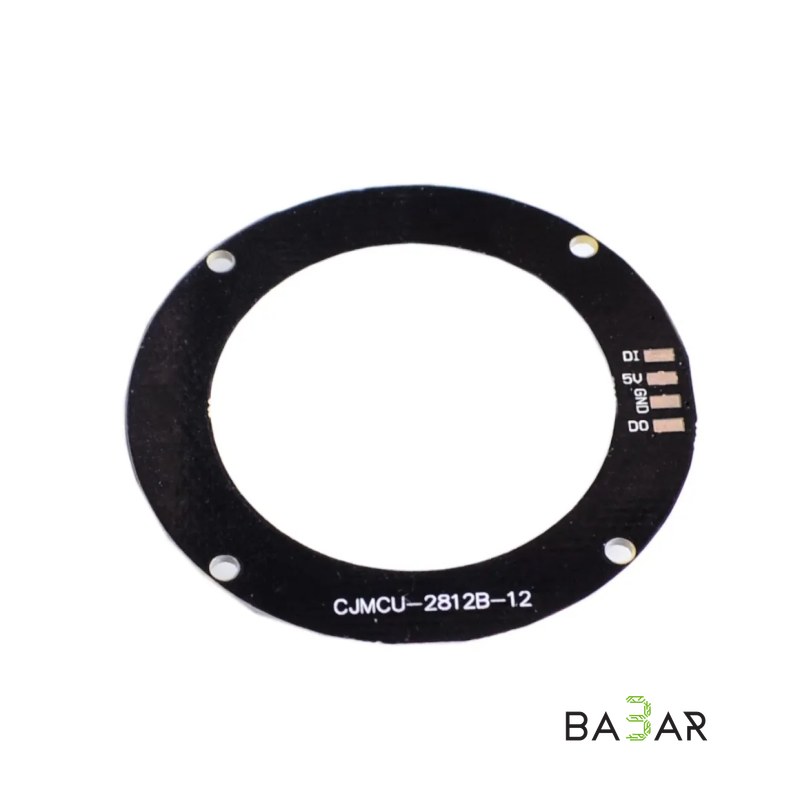

Светодиодное кольцо WS2812 — 12 RGB, 5050, адресное
Адресное светодиодное кольцо из 12 RGB-светодиодов WS2812 (5050) с независимым управлением каждым пикселем по однопроводной шине. Совместимо с Arduino и NeoPixel.
- Артикул:
- 677
Плата в виде кольца с 12 RGB-светодиодами WS2812. Каждый светодиод имеет встроенный ШИМ-контроллер и схему адресации, что позволяет управлять каждым светодиодом независимо от остальных. Управление происходит по однопроводной последовательной шине.
Алгоритм управления линейкой NeoPixel WS2812 прост: первый светодиод принимает и записывает в свою память первые 24 бита с информацией о яркости трёх встроенных диодов, а остальные биты передаёт следующему. Так каждый светодиод обрабатывает свои 24 бита и передаёт оставшийся сигнал дальше. После передачи данных на все светодиоды нужна пауза 50 мкс для обновления их состояния.
Для генерации управляющего сигнала подойдёт микроконтроллер или плата Arduino.
Применение
- Декоративная и динамическая RGB-подсветка
- Индикаторы и эффекты в проектах
- Совместимость с библиотеками NeoPixel
Характеристики
- Светодиоды
- 12 × RGB WS2812 (5050)
- Управление
- однопроводная последовательная шина
- Пауза обновления
- 50 мкс
- Данные на светодиод
- 24 бита
