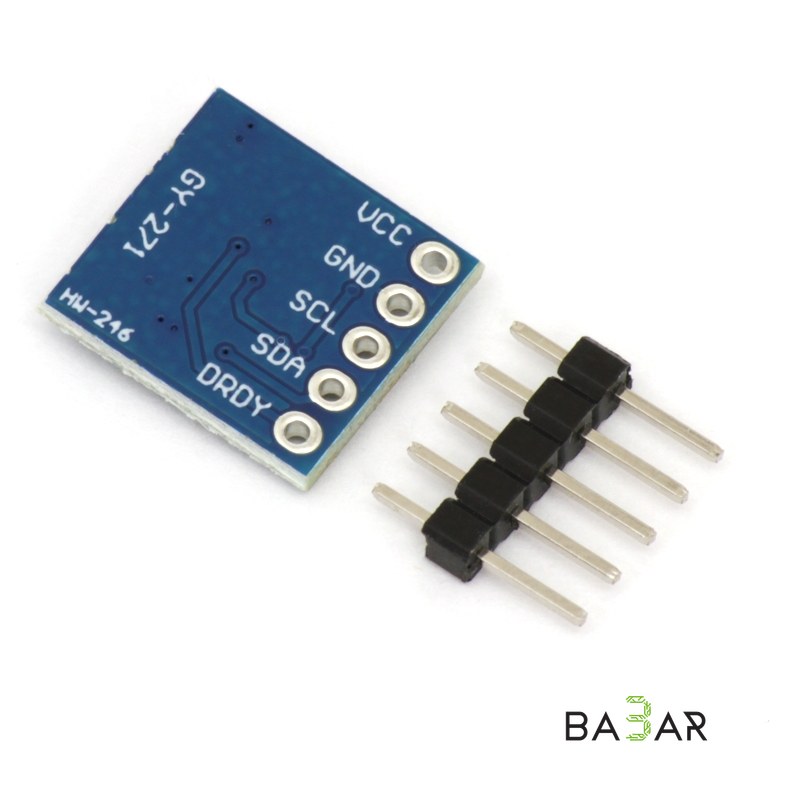

Трёхосевой магнитный компас GY-271 QMC5883 (аналог HMC5883L), I2C

Модуль компаса GY-271 — трёхосевой компас и магнитометр для определения направления магнитного поля. Подходит для плат Arduino и различных микроконтроллеров и чаще всего применяется в робототехнике для навигации.

Активными сенсорами выступают три магниторезистивных датчика. Для более точных показаний рекомендуется использовать компас совместно с гироскопом и акселерометром. Обмен данными ведётся по интерфейсу I2C.

Преимущества

• Трёхосевые измерения магнитного поля
• Интерфейс I2C
• Подходит для навигации роботов
• Точнее в связке с гироскопом и акселерометром

Контактная группа модуля (5 выводов)

• VDD — «плюс» питания
• GND — «минус» питания, «земля»
• SCL — вход тактирования шины I2C
• SDA — линия данных I2C
• DRDY — выход состояния готовности (логическая «1» — устройство готово к считыванию)

Характеристики

Модель

GY-271 (QMC5883, аналог HMC5883L)

Тип

трёхосевой магнитометр

Интерфейс

I2C

Количество выводов: 5
