Ультразвуковой дальномер US-100 с UART/GPIO, Y401, 2см–4.5м
₸2,370.00✓ В наличии(3 шт)
Ультразвуковой датчик расстояния US-100 (Y401): диапазон 2 см – 4.5 м, питание 2.4–5.5 В. Два режима GPIO и UART, встроенная температурная коррекция результата.
- Артикул:
- 550

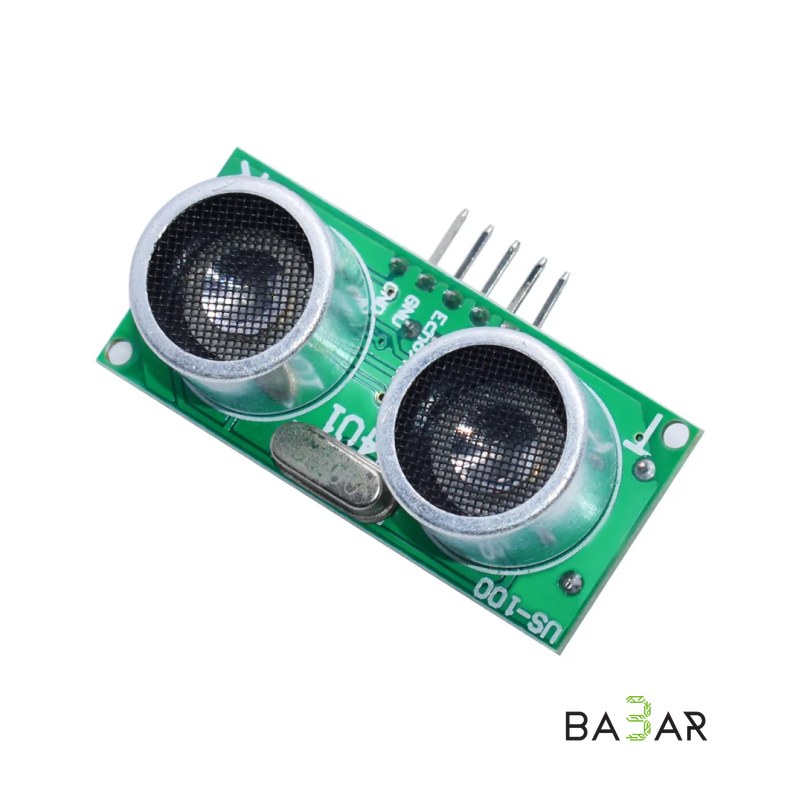

US-100 — ультразвуковой модуль для бесконтактного измерения расстояния в диапазоне от 2 см до 4,5 м. Отличается широким диапазоном питания и встроенным датчиком температуры, который автоматически корректирует результаты измерений для повышения точности.

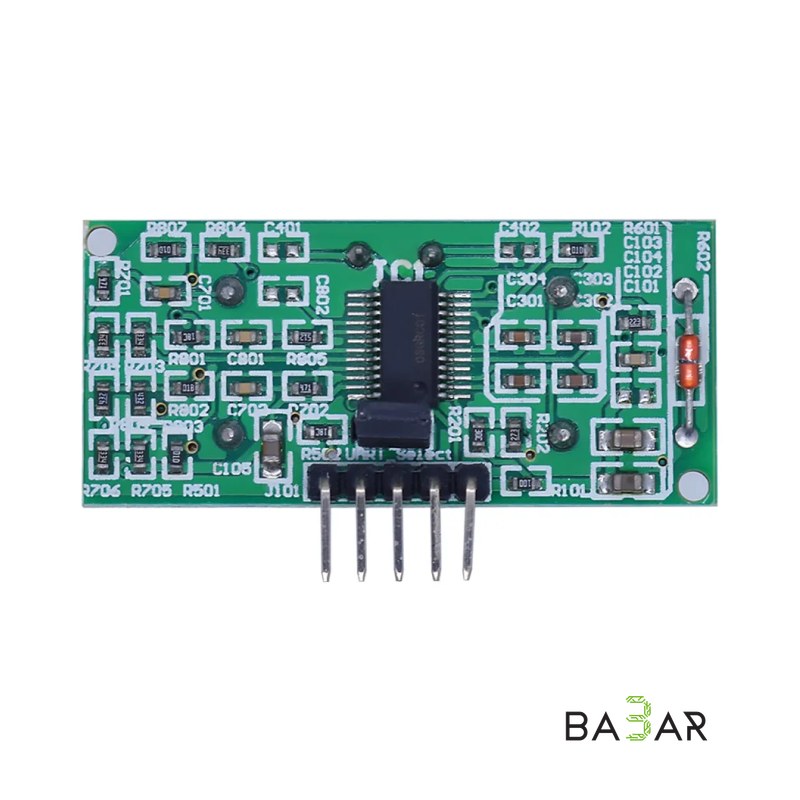

Модуль работает в двух режимах — GPIO и UART, выбираемых перемычкой на плате. При разомкнутой перемычке активен режим GPIO, при установленной — последовательный (UART) режим.
Режимы работы
- Режим GPIO: импульс высокого уровня 10 мкс на вывод Trig/TX запускает измерение; длительность сигнала на выводе Echo/RX пропорциональна расстоянию по формуле (Время × 340 м/с) / 2, с учётом температурной поправки.
- Режим UART: на вывод Trig/TX передаётся 0x55 (скорость 9600), модуль возвращает два байта расстояния в миллиметрах (HData × 256 + LData).
Характеристики
- Диапазон измерения: 2 см – 4,5 м
- Напряжение питания: 2,4–5,5 В
- Ток в режиме ожидания: до 2 мА
- Скорость UART: 9600 бод
- Встроенный температурный датчик для коррекции измерений
Применение
- Измерение расстояния в робототехнике
- Системы обнаружения препятствий
- DIY-проекты с точным позиционированием
