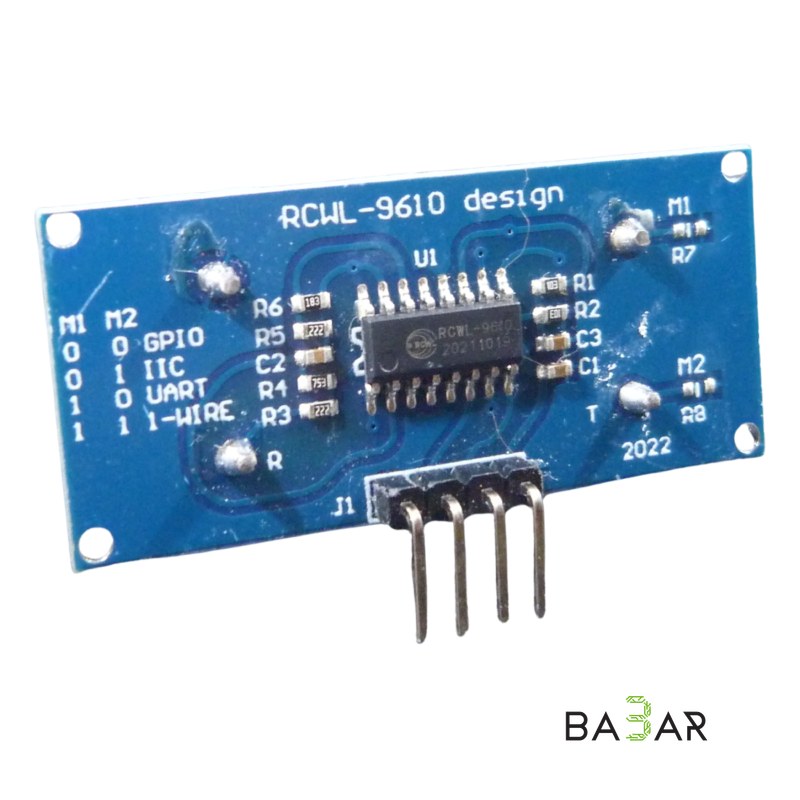

Ультразвуковой датчик расстояния RCWL-9610A, аналог HC-SR04

₸800.00✓ В наличии(87 шт)

Ультразвуковой модуль измерения расстояния RCWL-9610A — новый аналог HC-SR04. Питание 5 В, диапазон 2–450 см, точность до 3 мм, угол до 15°. Для Arduino-проектов.

Артикул:: 1275

Ультразвуковой модуль измерения расстояния RCWL-9610A — новая версия популярного датчика HC-SR04. Используется для бесконтактного измерения расстояния в проектах на микроконтроллерах. Для работы с датчиком доступна библиотека на GitHub.

Основные технические параметры

Напряжение питания: DC 5 В
Ток покоя: менее 2 мА
Высокий выходной уровень: 5 В
Низкий выходной уровень: 0 В
Угол индукции: не более 15 градусов
Расстояние обнаружения: 2–450 см
Точность: до 3 мм
Размер: 45×21 мм (Д x Ш)

Подключение

Модуль имеет четыре вывода

VCC — питание
TRIG — управляющий вход
ECHO — выход приёмника
GND — земля

Принцип работы

Подайте на вывод TRIG высокий уровень длительностью не менее 10 мкс для запуска измерения
Модуль автоматически отправляет 8 импульсов частотой 40 кГц и определяет наличие отражённого сигнала
На выводе ECHO формируется высокий уровень, длительность которого равна времени от излучения до возврата ультразвуковой волны
Расстояние рассчитывается по формуле: расстояние = (время высокого уровня x скорость звука 340 м/с) / 2
Для непрерывного контроля измерения выполняются периодически

Применение

Измерение расстояния и обнаружение препятствий
Колёсные роботы и системы навигации
Проекты на Arduino и других микроконтроллерах
