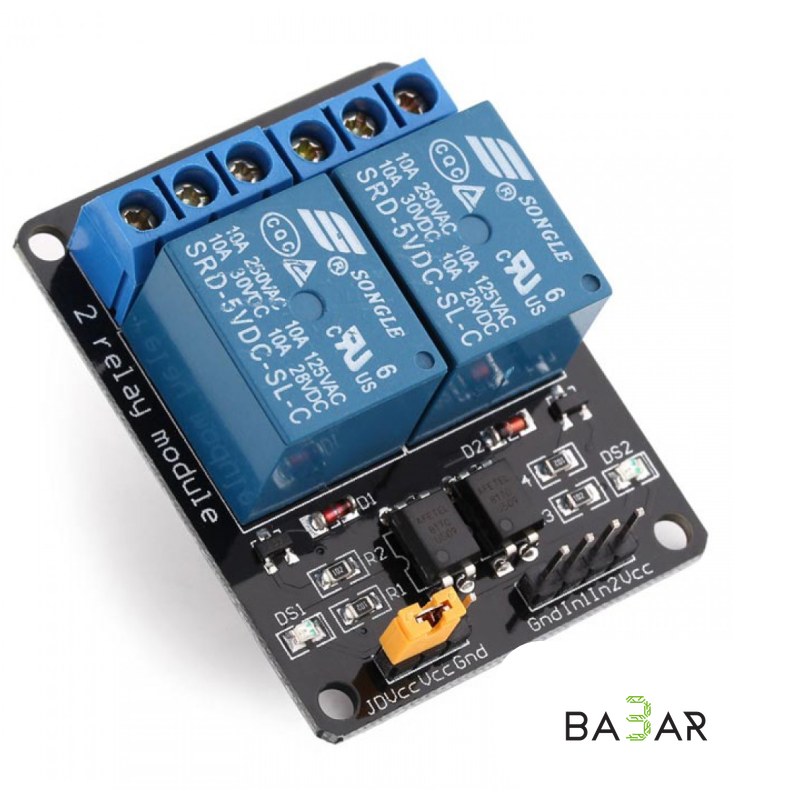

2-канальный модуль реле SRD-5VDC-SL-C с опторазвязкой 5В

2-канальный модуль реле SRD-5VDC-SL-C с опторазвязкой для Arduino, PIC, ARM и AVR используется для управления приборами с большим входным током. Срабатывает при подаче на вход низкого уровня сигнала; каждое реле имеет красный светодиод индикации включения.

Питание 5В подаётся на выводы Vcc и Gnd, управляющий сигнал — на выводы ln1–ln2. На плате есть джампер выбора между Gnd-Vcc и Vcc-JDVcc. Разъём внешнего питания JD-VCC обеспечивает гальваническую развязку платы Arduino и модуля: при снятии перемычки питание подаётся отдельно на JD-VCC и GND.

Применение

• Управление мощными нагрузками (свет, насосы, приборы)
• Автоматизация и «Умный дом»
• Проекты на Arduino, PIC, ARM, AVR

Совместимость

• Arduino, PIC, ARM, AVR и другие микроконтроллеры

Характеристики

Модель реле: SRD-5VDC-SL-C

Каналы: 2

Питание

5 В

Управление

низкий уровень сигнала

Интерфейс управления

4-пиновый (GND, VCC, ln1, ln2)

Контакты нагрузки

6 зажимов (по 3 на реле)

Гальваническая развязка

через разъём JD-VCC
