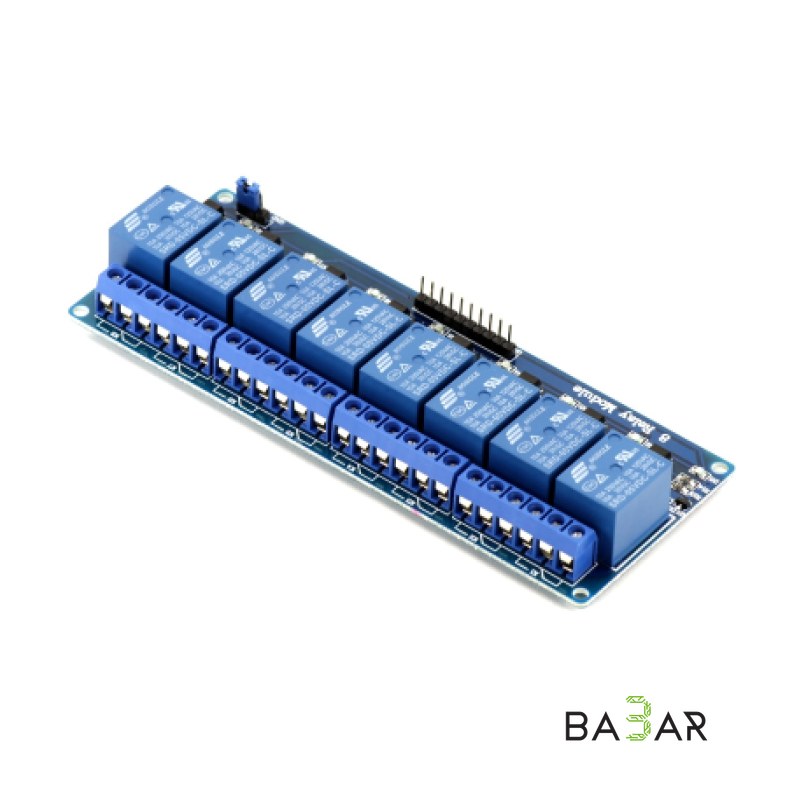

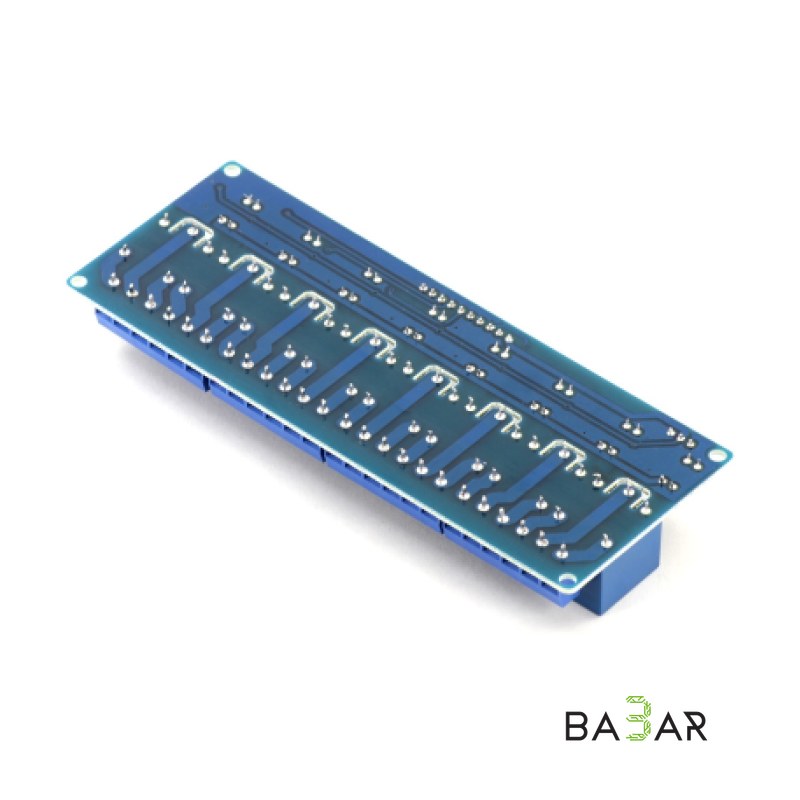

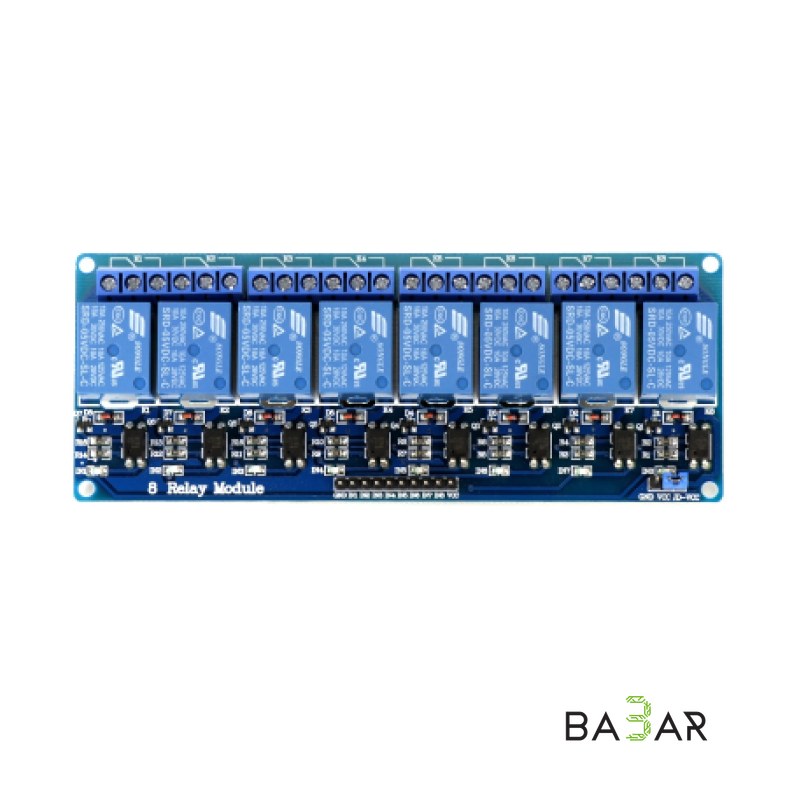

8-канальный модуль реле 5 В с оптической развязкой для Arduino

8-канальный модуль реле на 5 В позволяет управлять восемью устройствами с помощью микроконтроллера, компьютера или другого управляющего устройства. Питание подаётся на выводы VCC и GND, а управляющие сигналы — на входы IN1–IN8.

При наличии сигнала на управляющем выводе загорается соответствующий светодиод IN1–IN8, а к каждому из 8 реле подключён красный светодиод D1–D8, индицирующий включённое состояние реле.

Модуль имеет два интерфейса: для подключения управляющего устройства и для подключения управляемых приборов к реле.

Гальваническая развязка

• Разъём JD-VCC / VCC / GND обеспечивает развязку Arduino и модуля реле
• По умолчанию между JD-VCC и VCC установлена перемычка — модуль питается от VCC, развязки нет
• Для развязки перемычка снимается, а отдельное питание подаётся на JD-VCC и GND

Преимущества

• 8 независимых каналов
• Индикация состояния входов и реле
• Возможность гальванической развязки

Характеристики

Количество каналов: 8

Напряжение питания

5 В

Управляющие входы

IN1–IN8

Индикаторы реле

D1–D8
