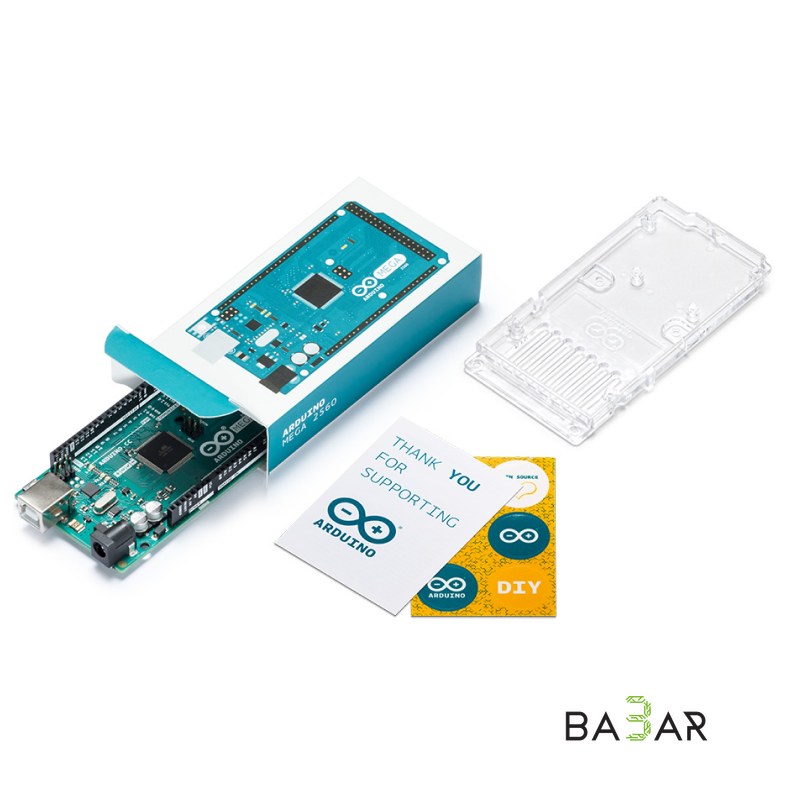

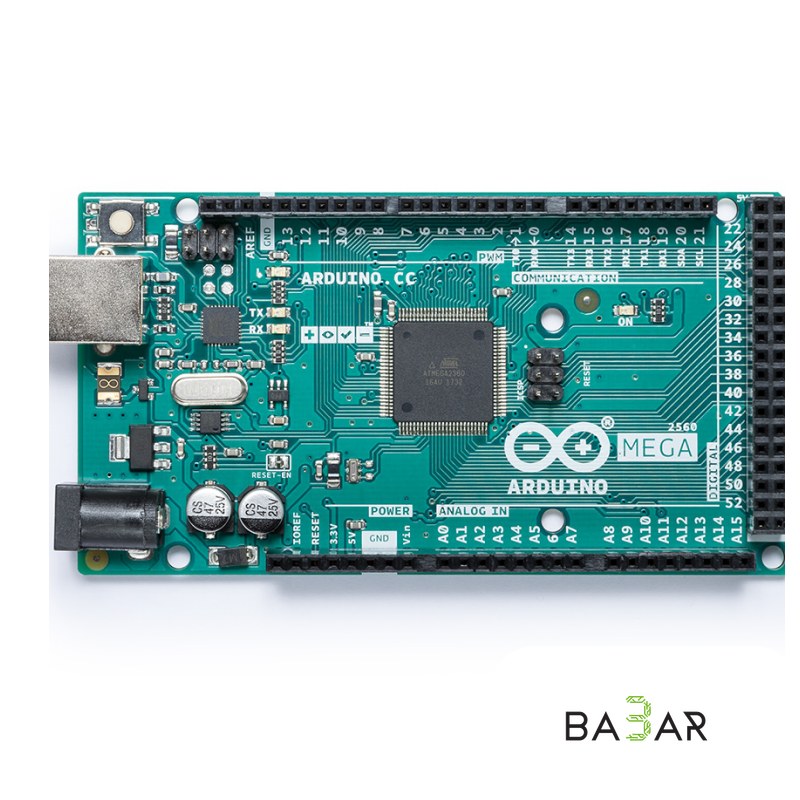

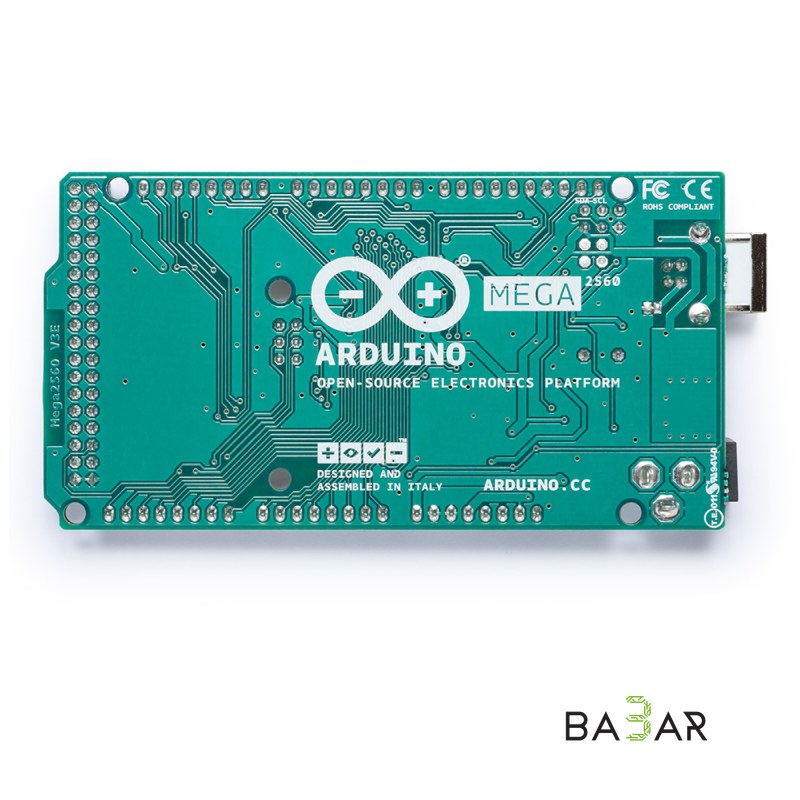

Arduino Mega 2560 Rev3 — плата на ATmega2560

Arduino Mega 2560 Rev3 — плата на микроконтроллере ATmega2560, предназначенная для крупных проектов с большим количеством подключаемых модулей. Питание может подаваться от USB-порта или внешнего источника, выбор источника происходит автоматически.

Внешнее питание подаётся от блока питания (разъём 5.5×2.1 мм с центральным плюсом) или батареи (выводы GND и VIN). Плата работает от внешнего источника напряжения в диапазоне от 6 до 20 В, рекомендованный диапазон — 7–12 В. При напряжении менее 7 В на выводе 5V может быть меньше 5 В, а выше 12 В регулятор может перегреться.

Питание

• Vin — входное напряжение при использовании внешнего источника
• 5V — напряжение от встроенного регулятора
• 3.3V — 3,3 В от встроенного регулятора, максимальный ток 50 мА
• GND — вывод земли
• IOREF — опорное напряжение, с которым работает микроконтроллер

Ввод/вывод

• 54 цифровых вывода (5 В, нагрузочный резистор 20–50 кОм, до 40 мА)
• 4 последовательные шины: 0/1, 19/18, 17/16, 15/14 (RX/TX)
• Внешние прерывания: 2, 3, 18, 19, 20, 21
• ШИМ: выводы 2–13 и 44–46 (разрешение 8 бит)
• SPI: 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS), также на ICSP
• Светодиод: вывод 13
• I2C: 20 (SDA) и 21 (SCL)
• 16 аналоговых входов (разрешение 10 бит, 1024 значения)
• AREF — опорное напряжение аналоговых входов
• Reset — перезагрузка микроконтроллера низким уровнем

Взаимодействие

• Поддержка 4 портов UART для TTL
• Интерфейсы I2C (TWI) и SPI с библиотеками Wire и SPI
• Программная последовательная связь через библиотеку SoftwareSerial

Защита USB

• Перезагружаемая плавкая вставка, прерывающая обмен данными при токе более 500 мА через USB-порт

Характеристики

Микроконтроллер

ATmega2560

Флеш-память

256 КБ (4 КБ под загрузчик)

ОЗУ (SRAM)

8 КБ

EEPROM

4 КБ

Рабочее напряжение

5 В

Питание (рекомендуемое)

7–12 В

Цифровые выводы

54

Аналоговые входы

16

Порты UART: 4
