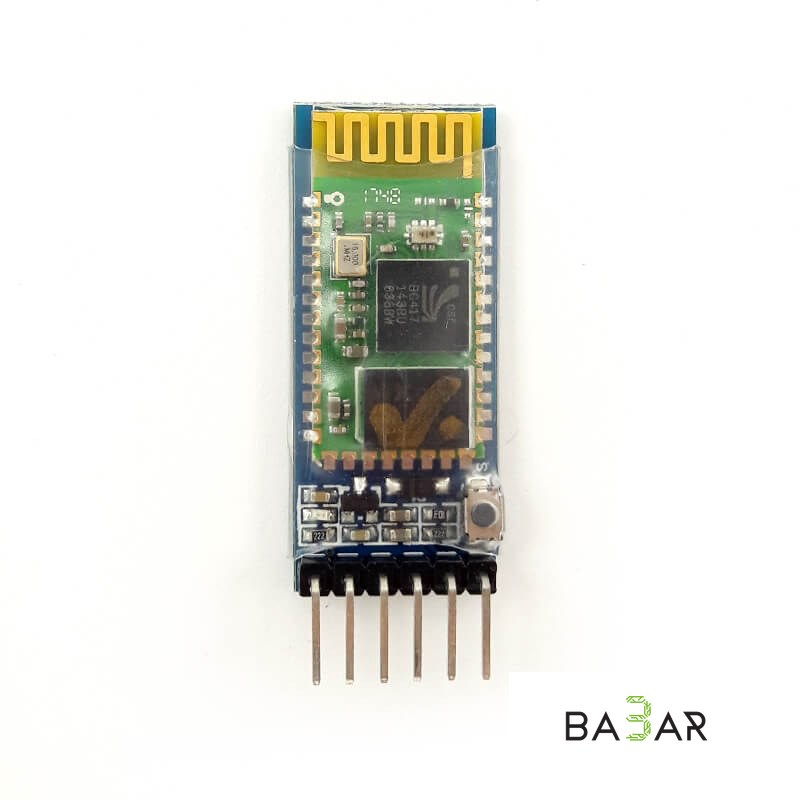

Bluetooth-модуль HC-05 (master/slave) с интерфейсом USART
Bluetooth-модуль HC-05 с двунаправленной радиосвязью и поддержкой режимов master и slave. Подключение по USART к микроконтроллеру, ПК или Android.
- Артикул:
- 11
Модуль Bluetooth HC-05 позволяет наладить двунаправленную радиосвязь по протоколу Bluetooth при управлении различными объектами. Установленный в прибор с микроконтроллером или без него, модуль связывает устройство с персональным компьютером или смартфоном на Android.
Второе применение — связь двух приборов по схемам микроконтроллер–микроконтроллер или микроконтроллер–прибор. Подключение идёт через проводной интерфейс USART: модуль строит мост USART–Bluetooth–USART, и инженеру не требуются специальные знания в области Bluetooth. Для входа в режим конфигурирования AT-командами нужно подключить контакт EN к земле и при включении нажать кнопку на модуле; по умолчанию скорость в этом режиме — 38 400 бод.
Отличие от HC-06
- HC-05 поддерживает оба режима — ведомый (slave) и ведущий (master)
- HC-06 работает только ведомым и не может сам находить устройства и устанавливать связь

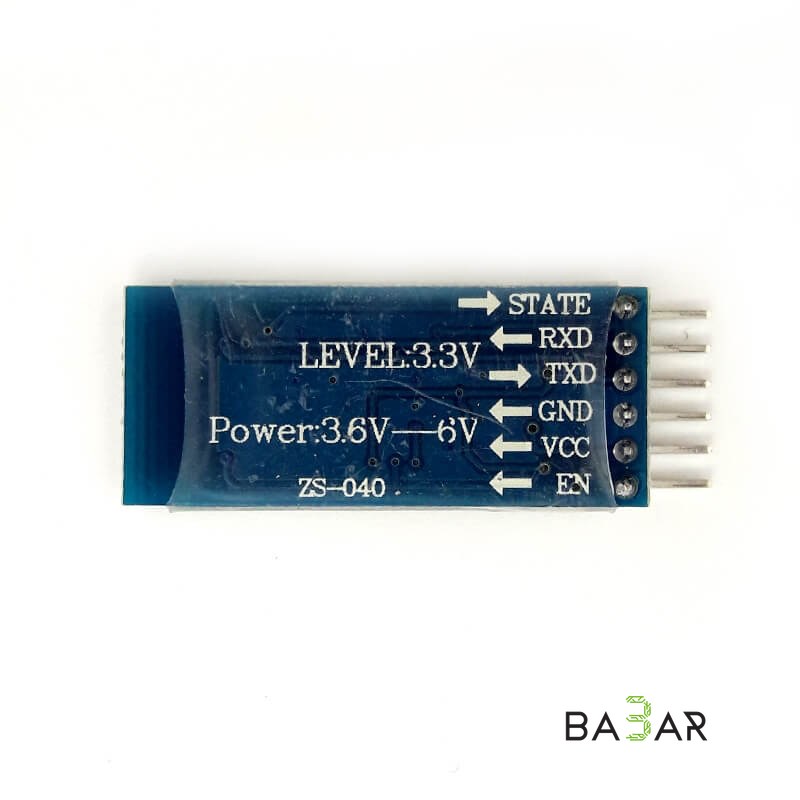

Распиновка
- STATE — проверка состояния модуля, дублирует сигнал встроенного светодиода
- RX — получение данных
- TX — передача данных
- GND — подключается к земле
- +5V — питание 5 В
- EN (Key) — включение/выключение: логическая 1 (5 В) выключает модуль, логический 0 или отсутствие подключения оставляет его рабочим
Характеристики
- Модуль
- HC-05
- Режимы
- master и slave
- Интерфейс
- USART
- Питание
- 5 В
- Скорость в режиме конфигурирования
- 38 400 бод
