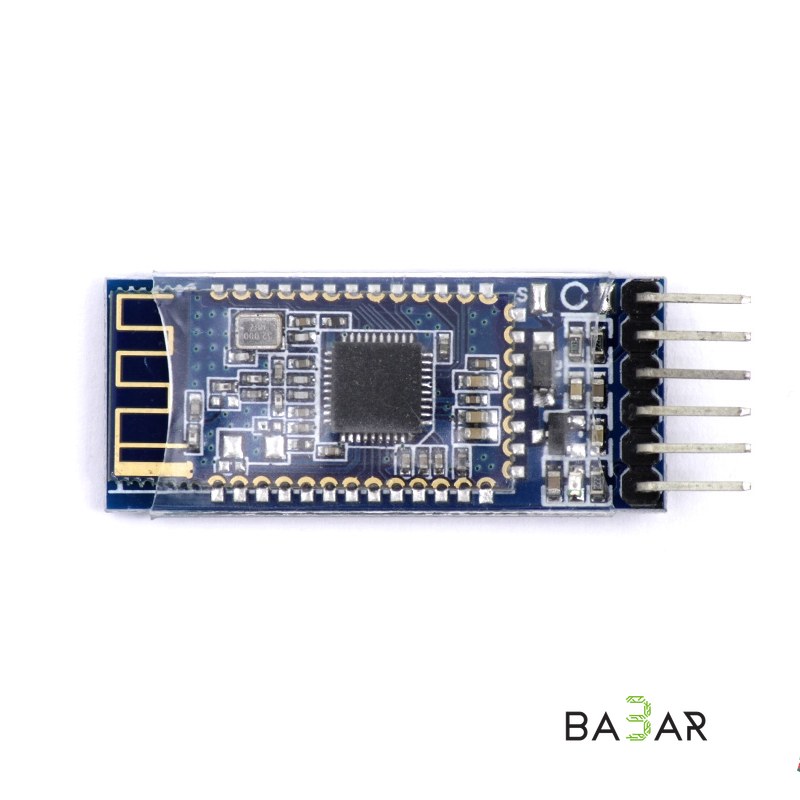

Bluetooth-модуль HM-10 (BLE) с поддержкой AT-команд

Bluetooth-модуль HM-10 на технологии BLE предназначен для беспроводной передачи данных в проектах на Arduino и других микроконтроллерах. Модуль настраивается через последовательный интерфейс с помощью AT-команд: скорость обмена по умолчанию — 9600 бод.

Для проверки соединения отправляется команда AT — при правильной связи модуль возвращает OK. Команды вводятся в верхнем регистре, в конце каждой строки указываются символы переноса строки и возврата каретки (CR+LF или NL&CR).

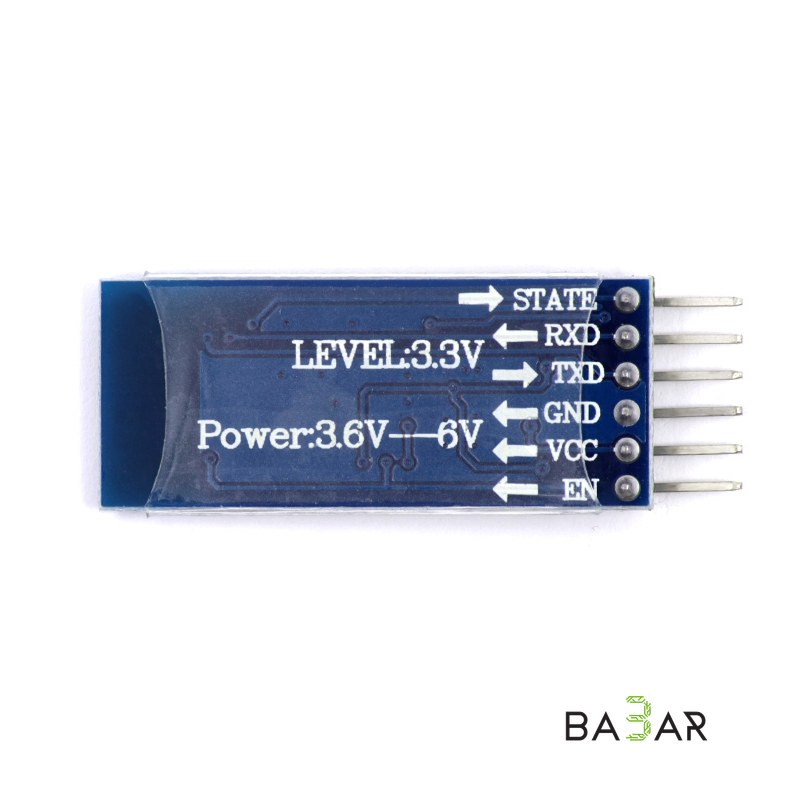

Контактная группа модуля

• STATE — статус подключения: LOW, если модуль не подключён, HIGH, если подключён
• VCC — питание, +3,6…6 В
• GND — общий провод, «земля»
• TXD — канал передачи данных
• RXD — канал приёма данных
• EN — break pin: подача LOW при активном подключении разрывает связь

Основные AT-команды

• AT — проверка подключения
• AT+RESET — перезагрузка
• AT+VERSION — версия прошивки
• AT+HELP — список доступных команд
• AT+NAME — узнать или задать имя устройства
• AT+PIN — пароль для соединения
• AT+BAUD — скорость обмена данными
• AT+ROLE — роль ведущий/ведомый
• AT+DEFAULT — восстановление настроек по умолчанию

Характеристики

Модуль

HM-10 (BLE)

Питание

3,6–6 В

Скорость по умолчанию

9600 бод

Интерфейс

UART (последовательный)
