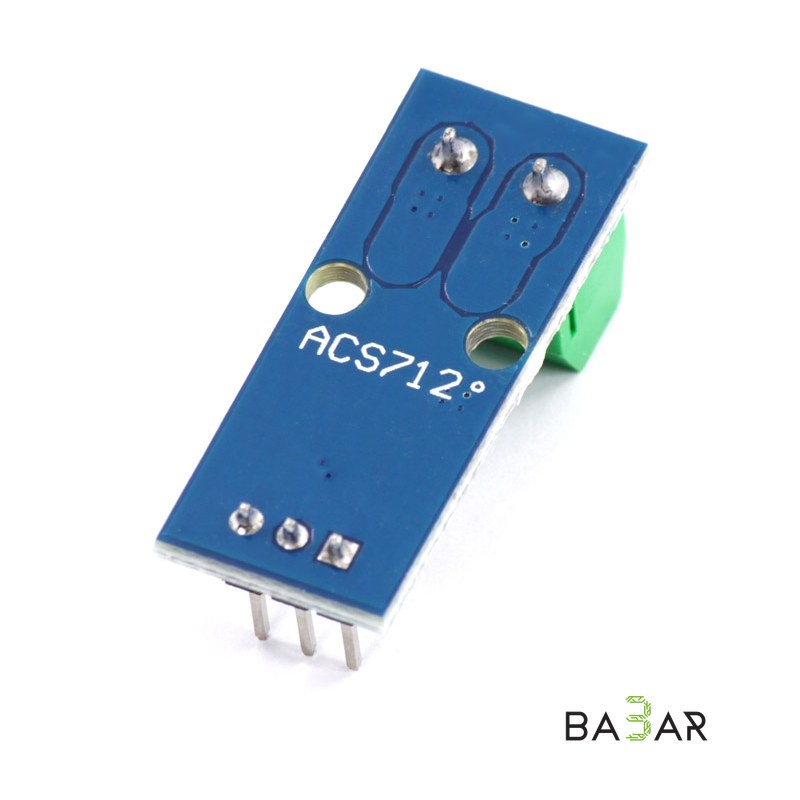

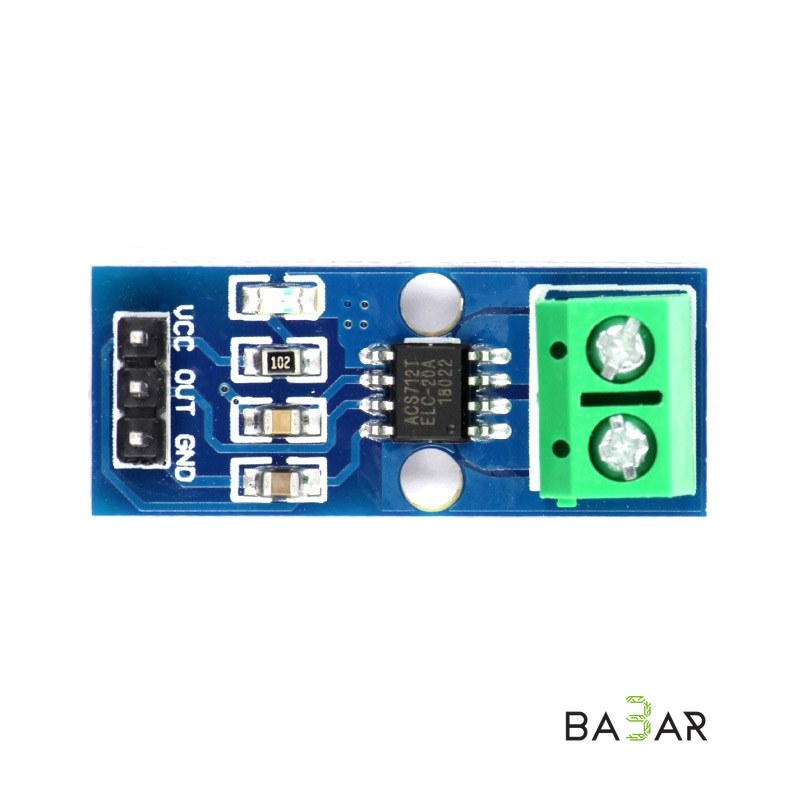

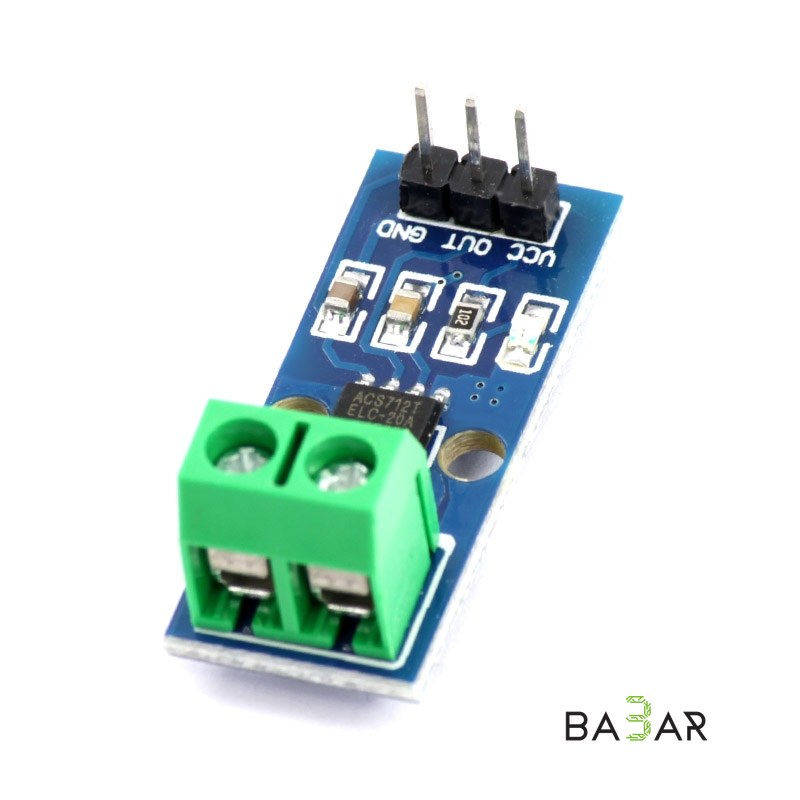

Датчик тока ACS712 (20A)

Модуль датчика тока RKP-ACS712-20A для измерения постоянного и переменного тока до 20 А.

Измерение и контроль протекающего тока являются принципиальным требованием для широкого круга приложений, включая схемы защиты от перегрузки по току, зарядные устройства, импульсные источники питания, программируемые источники тока и пр.

Работа датчика тока ACS712 основана на эффекте Холла.

Датчик тока ACS712 состоит из датчика Холла и медного проводника. Протекающий через медный проводник ток создает магнитное поле, которое воспринимается элементом Холла. Магнитное поле линейно зависит от силы тока. ACS712 датчик построен на эффекте Холла и имеет линейную зависимость измеряемого тока и выходного сигнального напряжения.

Датчика тока ACS712 интегрирован в малогабаритный корпус SOIC8, имеет гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).

Arduino датчик RKP-ACS712-20A питается от постоянного напряжения 5 В и потребляет совсем небольшой ток 11 мА.

Модуль способен выдерживать большие перегрузки по измеряемому току.

Датчик тока ACS712 прост в подключении и надежен в эксплуатации.

Модуль RKP-ACS712-20A имеет на плате фильтрующий конденсатор, что позволяет уменьшить его шумовые характеристики и улучшить точность измерения.

Максимальный измеряемый ток

20 А

Чувствительность

100 мВ/А

Максимальная частота 50 кГц

Температурный диапазон

-40°С .. +85°С

Ток потребления не превышает

11 мА

Сопротивление токовой шины 1.2 мОм

Напряжение питания: +5,0 В

Гальваническая развязка, пробивное напряжение: 2.1 кВ

Размеры: 31 x 13 мм

Подключение датчика тока ACS712 к плате Arduino

VCC – питание (опорное напряжение 5В)

GND – земля

OUT – сигнальный (подключается к аналоговому выводу контроллера Arduino)

Вблизи датчика тока RKP-ACS712-20A не рекомендуется устанавливать мощные магниты, соленоиды, реле, электромоторы и прочие предметы, излучающие магнитное поле, так как его работа основана на эффекте Холла и магнитное поле может вносить погрешность и искажать показания сенсора.
